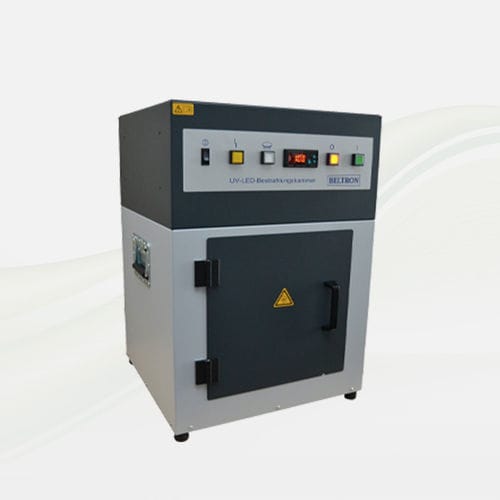

UV-LED-Härtekammer ULB480

für Beschichtungluftgekühlt

Produktübersicht
Die UV-LED-Bestrahlungskammer ULB480 ist für das Härten UV-reaktiver Materialien wie Druckfarben, Beschichtungen, Klebstoffe und Vergussmassen ausgelegt. Ein vollständig hochglanzverspiegelter Bestrahlungsraum, vier integrierte UV-LED-Lampen (drei seitlich, eine oben) und ein zuschaltbarer Drehteller sorgen für eine gleichmäßige Bestrahlung. Das Gerät ist sowohl für den Einsatz in der Fertigung als auch im Labor bei Produktionsläufen, Reparaturen und Kleinserien geeignet.

Vorteile

• Mehr als 60 Jahre Fertigung in Deutschland
• Zielgerichtete UV-LED-Technik für effizientes Härten
• Homogene und vollständige UV-Härtung
• Kurze Belichtungszeiten
• Energiesparende Konstruktionsweise
• Sofortige Weiterverarbeitung möglich
• Glänzende, kratzbeständige Oberflächenergebnisse
• Langlebige Komponenten mit erhöhter Chemikalienbeständigkeit

Anwendungsbereiche

• Elektronikindustrie
• Kunststoffindustrie
• Pharmaindustrie
• Automobilindustrie

Details / Funktionen

• Automatisches Luftkühlsystem für die UV-LEDs
• Frontplatte mit Start/Stop-Taste, digitalem Timer, Vorwahlschalter für Drehteller Ein/Aus, Störanzeige und Netzschalter
• Belüfteter, vollständig verspiegelter Bestrahlungsraum
• Herausnehmbarer, verspiegelter Einlegeboden (einlegbar in 3 Höhen; ohne Drehfunktion)
• Herausnehmbare, leicht zu reinigende Glasscheiben zum Schutz der UV-LED-Lampen
• Automatische Abschaltung der UV-LEDs beim Öffnen der Tür für erhöhte Arbeitssicherheit
• Stabile Klappgriffe für den Transport
• Optionaler Abluftstutzen zur Absaugung der Prozesswärme (Nennweite Schlauch 60 mm)
• Energiesparende Auslegung

Bedienelemente

• Start / Stop Taste
• Digitaler Timer (einstellbar in Minuten/Sekunden, max. 30 Minuten)
• Vorwahlschalter für Drehteller Ein/Aus
• Schaltbarer Signalton (Piepton) am Ende der Belichtung

Bestrahlungsraum

• Belüftet
• Innenraum vollständig verspiegelnd für gleichmäßige Reflexion
• Herausnehmbare, leicht zu reinigende Schutzglasscheiben
• Automatische Abschaltung der UV-LEDs beim Öffnen der Tür

Abmessungen (Auszugswerte)

• Türausschnitt: Breite 310 mm; Höhe 313 mm
• Bestrahlungsraum (Beispiel): Breite 320 mm; Höhe 340 mm; Tiefe 320 mm
• Einlegeboden: Breite 315 mm; Tiefe 300 mm; zusätzlicher herausnehmbarer Einlegeboden einlegbar in 3 Höhen
• Gewicht: 39 kg
• Drehteller: Durchmesser 280 mm; maximale zentrische Belastung 10 kg; Drehzahl 2,5 U/min; Drehrichtung rechts

Charakteristiken / Technische Spezifikationen

• Netzanschlussspannung: 230 V / 50 Hz (1~ / N / PE) ±10%
• Leistungsaufnahme: Max. 590 W; Standby 7 W
• Netzsicherung (im Einbaugerätestecker): T10A
• Netzkabel: Länge 1,5 m
• Umgebungstemperatur: 15 – 35 °C
• Belichtungsdauer: Einstellbar in Minuten/Sekunden; max. 30 Minuten
• Signalton: Umschaltbarer Piepton am Ende der Belichtung
• UV-LED Kühlung: Luftgekühlt (automatisches Kühlsystem)
• UV-LED elektrische Leistung: 480 W
• Verfügbare Wellenlängenbereiche: 365 nm, 385 nm, 395 nm, 405 nm (weitere auf Anfrage)
• UV-LED Integrator: Messwert (mJ/cm²) nach Abschluss der Belichtung am Display ablesbar
• Optionaler Abluftanschluss: Nennweite Schlauch 60 mm
