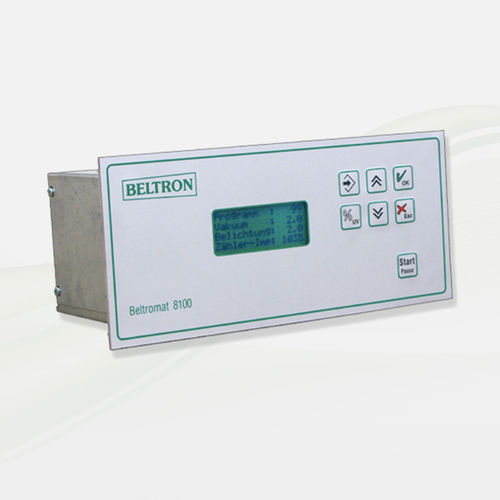

UV-Exposition Controller BELTROMAT 8100

Anwendung
Der BELTROMAT 8100 ist für die Steuerung komplexer UV‑Belichtungsabläufe im industriellen Einsatz konzipiert. Er verfügt über taktile Funktionstasten mit erhabenem Relief sowie ein großes, hintergrundbeleuchtetes 4×16‑LCD mit kontrastverstellung für unterschiedliche Lichtverhältnisse am Arbeitsplatz.

Details

• Spezielle Funktionstasten mit erhabenem Relief für sichere Bedienung
• 99 Abläufe programmierbar im EEPROM zur Steuerung und Überwachung externer Funktionen über 4 Eingänge und 4 Ausgänge
• Optionale Anschlussmöglichkeit für eine Fotozelle zur Lichtmessung (UV / Reproduktion / Tageslichtkopie)
• 4 galvanisch getrennte digitale Eingänge
• LCD-Anzeige: 4 × 16 Zeichen, hintergrundbeleuchtet, Kontrast einstellbar
• Ausgänge (Kontakte): 1 Kontakt für Vakuum, 1 Kontakt für Lampe, 2 Kontakte frei

Vorteile
Das Gerät vereint Beltron‑UV‑Technologie für gleichmäßige Aushärtung und kurze Aushärtezeiten bei energiesparendem Betrieb. Die Programmierbarkeit und externen I/O erleichtern die Linienintegration und erhöhen Beständigkeit gegenüber Abrieb und Chemikalien.

Anwendungsbereiche

• Druckindustrie
• Elektronikindustrie
• Kunststoffindustrie
• Bauindustrie
• Textilindustrie
• Verpackungsindustrie
• Pharmaindustrie
• Automobilindustrie
• Glasindustrie
• Maschinenbau

Technische Daten

• Netzanschluss: 230 V / 50 Hz
• Leistungsaufnahme: ca. 7 W
• Max. Betriebstemperatur: 45 °C
• Gehäuse: Stahlblech
• Frontplatten‑Abmessungen: 225 × 100 mm
• Gehäuseabmessungen: 202 × 81 × 96 mm
• Gewicht: 1,2 kg
• Anzahl Programme: 99 (inkl. 1 Dauertest‑Programm)
• Zeitbereiche: 0,0 ... 999,9 s
• Ausgänge: Kontakte für Vakuum und Lampe; max. Dauerstrom 10 A~; Nennspannung Kontakte 250 V~; max. Schaltleistung AC1 2,5 kW
• Eingänge: 4 galvanisch getrennte digitale Eingänge; max. Eingangsspannung 8–24 V DC; Eingangs‑Funktionen: 1× externer Start, 1× externer Abbruch (Esc), 1× Vakuumüberwachung, 1× Betriebsstundenzähler
• Fotozelle: Anschlussmöglichkeit für 1 Fotozelle (UV / Reproduktion / Tageslichtkopie)
• Anzeige: LCD 4 × 16 Zeichen, hintergrundbeleuchtet, Kontrast einstellbar
