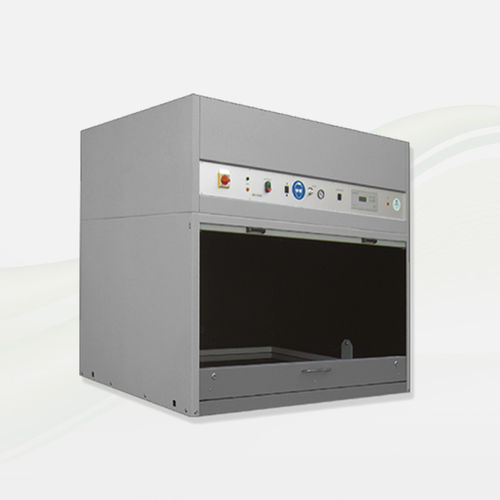

Tischbelichtungsgerät Beltroquick S

für einseitige BelichtungUVfür Siebdruck

Anwendung
Belichtung von Siebdruckrahmen von oben für Druckverfahren, Verpackung und Elektronik.

Konstruktion
Teilbares Tisch-Kopiergerät für den einfachen Transport durch enge Türen. Ausgerüstet mit einer BELTROLUX D Blitzstart-Kopierlampe ohne Schnellverschluß. Die Blitzstartlampe in Verbindung mit einem Hochglanzreflektor eliminiert vorherige Standby-Zeiten und ermöglicht Energieeinsparungen von bis zu ca. 80 %.

Hauptmerkmale / Details
Hoher Wirkungsgrad und gleichmäßige Ausleuchtung durch den Einsatz umweltfreundlicher Strahler. Swing-down Lampeneinheit ermöglicht schnellen, werkzeuglosen Strahlerwechsel. Der Kopierrahmen im unteren Abschnitt besitzt eine diamantierte, hochelastische Naturkautschuk-Gummidecke mit Antistatik-Ableitung und Kristallglasscheibe. Im oberen Abschnitt befinden sich die komplette Lampensteuerung, eine wartungsfreie Hochleistungs-Vakuumpumpe, ein geräuscharmes Abluftgebläse sowie ein übersichtlich angeordnetes Bedienfeld mit Hauptschalter, Belichtungssteuerung, Vakuummeter und Vakuumreduzierventil. Die Bedienung mit dem Steuercomputer BELTROMAT 8100 ist optional möglich.

Highlights / Vorteile

• Vollständige, gleichmäßige Belichtung
• Sehr kurze Belichtungszeiten
• Signifikante Energieeinsparung mit Blitzstartlampe + Hochglanzreflektor (bis zu ~80 %)
• Sofortige Weiterverarbeitung nach der Belichtung möglich
• Hoch kratzfeste, glänzende Oberflächen
• Erhöhte Haltbarkeit und Chemikalienbeständigkeit

Einsatzgebiete / Branchen

• Druckindustrie (Siebdruck)
• Elektronikindustrie
• Verpackungsindustrie
• Pharmaindustrie
• Maschinenbau und Fertigung

Art.-Nr. — Max. Siebrahmen (mm) — Lampenleistung
52.144 — 500 x 700 — 3000 W
52.146 — 500 x 700 — 5000 W
52.147 — 800 x 1000 — 3000 W
52.148 — 800 x 1000 — 5000 W
52.138 — 1000 x 1200 — 3000 W
52.137 — 1000 x 1200 — 5000 W
52.185 — 1200 x 1400 — 5000 W
48.033 — not by Beltromat 8100 — (no lamp power specified)

Optionen (Art.-Nr.)

• 48.006
• 59.011
• 42.048
• 59.068
• 60.030
• 60.055
• 60.077
• 60.078

Optionen / Zubehörbeschreibung

• Steuercomputer BELTROMAT 8100
• UV-Fotozelle
• Vakuumsensor
• Impulszähler zur Anzeige der Anzahl der Belichtungen
• Einlegelampe, gelb
• Aufpreis für Sonderanschlussspannung
• Halblast-Schaltung 3000 D
• Halblast-Schaltung 5000 D

Beltromat 8100 — Steuercomputer (Funktionen)
Steuercomputer zur Verwaltung von Belichtungssequenzen und Parametern; unterstützt UV-Fotozelle, Vakuumsensor, Impulszähler zur Aufzeichnung der Belichtungen sowie Optionen wie Einlegelampe und Halblast-Schaltungen.

Technische Daten (Auszug)

• Modell: Beltroquick S
• Anwendung: Belichtung von Siebdruckrahmen von oben
• Lampentyp: BELTROLUX D Blitzstart-Kopierlampe
• Lampenleistungsoptionen: 3000 W und 5000 W, modellabhängig
• Kopierrahmen: diamantierte, hochelastische Naturkautschuk-Gummidecke mit Antistatik-Ableitung
• Abdeckung: Kristallglasscheibe
• Lampeneinheit: Swing-down Design für einfachen Strahlerwechsel
• Steuerung: Beltromat 815 Standard; BELTROMAT 8100 optional
• Vakuumsystem: wartungsfreie Hochleistungs-Vakuumpumpe; Vakuummeter mit Reduzierventil
• Luftmanagement: geräuscharmes Abluftgebläse
• Energieeffizienz: bis ca. 80 % Einsparung mit Blitzstartlampe + Hochglanzreflektor
• Max. Siebrahmen: 500 x 700 mm bis 1200 x 1400 mm (modellabhängig)
• Typische Branchen: Druck, Elektronik, Verpackung, Pharmazie, Maschinenbau
