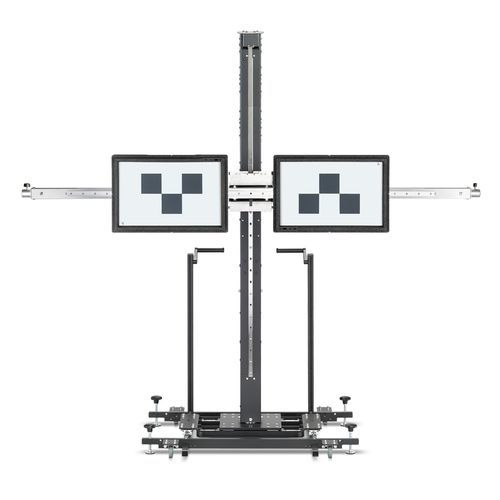

ADAS-Kalibrierungskit / für PKW Q.DAS

für Nutzfahrzeug

Kurzbeschreibung
Q.DAS ist eine modulare Lösung zur Kalibrierung vorausschauender, sicherheitsrelevanter Radar-, Kamera- und LIDAR-Systeme. Die Konfiguration erfolgt je nach Kalibrieraufkommen, Budget und Platzverhältnissen in der Werkstatt. Q.DAS ist für Pkw und Transporter konzipiert und ermöglicht OEM-konforme ADAS-Kalibrierung in Verbindung mit der Achsvermessung.

Q.DAS – wichtige Details

• Sicherheitsrelevante Fahrerassistenzsysteme: Radar und Kamera
• Fahrzeugklasse: Pkw und Transporter
• Kalibrieraufkommen in der Werkstatt: hoch
• Höhenverstellung: motorisiert bis 2050 mm
• Aufnahme für alle Kamera-Kalibriertafeln: Ja
• Unterstützung von eTargets: Ja
• Distanzverstellung ohne erneute Nivellierung: 200 mm
• Seitliche Verschiebung ohne erneute Nivellierung: 200 mm

Vorteile des Q.DAS Systems
1. Digital statt analog

• Kamerabasierte Positionierung über Liveanzeige
• Keine Schlagschnüre oder Maßbänder erforderlich
• Volle Kontrolle über die gesamte Kalibrierung
• Direkter Sollwertabgleich statt manueller Werteübertragung (erfordert aktive Q.mApp-Lizenz und Q.Lign-Achsmessgerät)

2. Achsvermessung und ADAS-Kalibrierung als ein Prozess

• Kein Umrüsten
• Kein Verschieben von Messgeräten
• Permanente Einsatzbereitschaft
• Geführte Anweisungen für Aufbau und Positionierung
• Automatische Kompensation unterschiedlicher Aufstellhöhen
• Erfüllt höchste Genauigkeitsanforderungen der OEMs

3. Modulare Kalibrierlösung für jede Werkstatt

• Freie Wahl von Kalibriertafeln und Radarspiegeln
• Konfiguration je nach Kalibrieraufkommen, Budget und Platzverhältnissen
• Keine feste Bindung an nur einen Diagnosetester
• Integrierter X‑Y‑Schieber minimiert Nivellierungen
• Motorisierte Höhenverstellung

Lieferumfang

• 1x Modulares Q.DAS Grundgestell, ohne Tafeln oder Spiegel
• 1x Q.mApp Software (Android) inklusive Aktivierungs-Lizenz (1 Jahr)
• 1x Digitaler Bluetooth-Abstandsmesser

Hinweis

• Kostenpflichtig: Erfordert eine aktive Q.mApp-Lizenz in Verbindung mit dem Achsmessgerät Q.Lign für einige Funktionen
• Konzipiert zur Nutzung als OEM-konforme Lösung in Verbindung mit Achsvermessungs-Workflows

Technische Merkmale / Spezifikationen

• Verpackungslänge: 2350 mm
• Verpackungsbreite: 450 mm
• Verpackungshöhe: 530 mm
• Bruttogewicht (verpackt): 187 kg
• Nettogewicht: 157 kg
• Motorisierte Höhenverstellung: bis 2050 mm
• Distanzverstellung ohne erneute Nivellierung: 200 mm
• Seitliche Verschiebung ohne erneute Nivellierung: 200 mm
• Kompatibel mit allen Kamera-Kalibriertafeln
• Unterstützt eTargets
• Bestimmte Verwendung: Vorwärtsgerichtete ADAS-Kalibrierung (Radar, Kamera, LIDAR)
