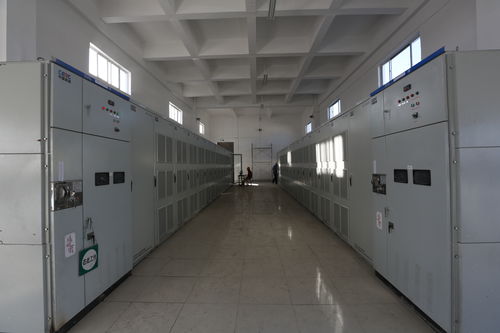

Generator / statische Blindleistung SVG

digitalfür Telekom-Anwendungenfür Oberflächenbehandlung

Der statische Var-Generator (SVG) ist eine Blindleistungsregeleinrichtung, die auf einem Spannungsquellen-Wechselrichter basiert und in der Lage ist, von der induktiven Blindleistung bis zur kapazitiven Blindleistung nach folgenden Funktionsprinzipien sanft zu regeln: Bei direkter Parallelschaltung der Selbstkommutierungs-Brückenschaltung mit dem Netz über die Drossel, durch geeignete Regelung der Phase und Amplitude der Ausgangsspannung auf der Wechselstromseite der Brückenschaltung oder durch direkte Steuerung des Ausgangsstroms auf der Wechselstromseite wird der erforderliche Blindstrom im Strom erzeugt, wodurch eine Blindleistungskompensation erreicht wird. Der Hochspannungs-SVG der BPEG-Serie verwendet die Kettenbauweise, die geringe Verluste zulässt, und es handelt sich um eine Trägerphasenverschiebungstechnologie, mit der ein aktives Filter ohne Erhöhung der IGBT-Schaltfrequenz erreicht werden kann. Er ist ohne Transformator ausgestattet, nimmt somit eine kleine Grundfläche ein und erleichtert Wartung und Betrieb.
