Faserlaser-Beschriftungssystem HF series

automatischfür kontinuierliche Produktionslinienfür Nichtmetalle

Übersicht

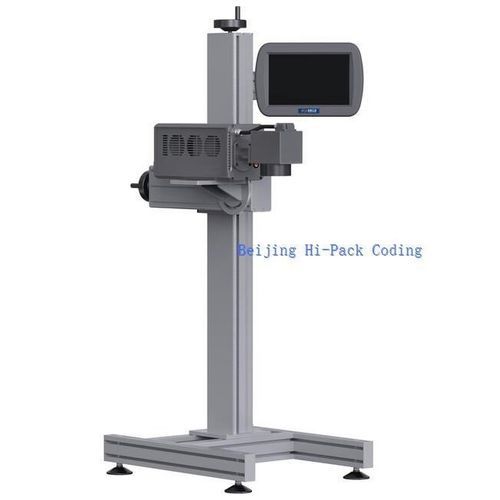

Das Faserlasermarkiersystem Hi-Pack Coding kombiniert eine stabile Faserlaserquelle mit einem hochpräzisen, zweiachsigen Hochgeschwindigkeitsgalvanometer und liefert konstante, hochauflösende Markierungen auf Metallen und ausgewählten Nichtmetallen. Das System integriert ein 10,2" Farb-Touchscreen, eine Lichtschranke und eine höhenverstellbare Halterung für Inline- oder Stand-alone-Betrieb. Geeignet für Produktionslinien mit hohen Anforderungen an Markierfeinheit und Positioniergenauigkeit.

Modelle

• HF200C-YTB
• HF300C-YTB

Markierformate und Inhalte
Unterstützt AutoCAD-Standardfonts (erweiterbar), Vektorlogos, Symbole, Linien, Ringe, Eckmarken, umgekehrte Reihenfolge, Chargennummern, chinesische und englische Zeichen, Ziffern, Logos, Datum/Uhrzeit, Seriennummern und anpassbare CAD-Schriftweiterungen.

Technische Spezifikationstabelle
Modell: HF200C-YTB, HF300C-YTB
Lasertyp: Faserlaser
Galvanometer: Hochpräzises zweidimensionales Hochgeschwindigkeits-Scanning-Galvanometer
Markierbereich: 110 mm x 110 mm
Maximale Bandgeschwindigkeit: ≤ 130 m/min (materialabhängig)
Markiergeschwindigkeit / Brennweite: ≤ 12.000 mm/s; f = 165 mm
Ausgangsleistung / Spannung: HF200C-YTB ≥ 20 W; HF300C-YTB ≥ 30 W; 220 VAC, 50 Hz
Stromaufnahme: 400 W
Betriebsoberfläche: 10,2" Farb-Touchscreen (fest oder handgeführt)
Kühlung: Luftkühlung
Laserwellenlänge / Positioniergenauigkeit: 1064 nm; 0,001 mm
Betriebsbedingungen: Umgebungstemperatur 0°C–45°C; Luftfeuchtigkeit ≤ 95%
Abmessungen (L x B x H): 550 mm x 140 mm x 165 mm

Merkmale / Technische Daten

• Modelle: HF200C-YTB, HF300C-YTB
• Lasertyp: Faserlaser
• Markierbereich: 110 x 110 mm
• Max. Bandgeschwindigkeit: ≤ 130 m/min
• Markiergeschwindigkeit: ≤ 12.000 mm/s
• Ausgangsleistung: HF200C ≥ 20 W; HF300C ≥ 30 W
• Stromaufnahme: 400 W; Spannung: 220 VAC, 50 Hz
• Bedienoberfläche: 10,2" Farb-Touchscreen (fest/handgeführt)
• Kühlung: Luftkühlung
• Wellenlänge: 1064 nm; Positioniergenauigkeit: 0,001 mm
• Umgebung: 0°C–45°C; Luftfeuchtigkeit ≤ 95%
• Abmessungen: 550 x 140 x 165 mm
