Gehrungssäge VMS 350 PV

Kreisvertikalfür Metall

Produktübersicht

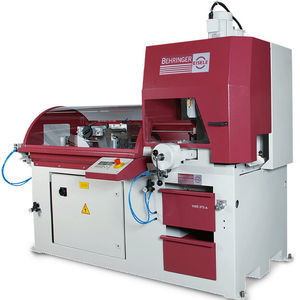

Weit mehr als 250.000 verkaufte Kaltkreissägen weltweit. Einfache Bedienung, robuste Bauweise und präzise Schnitte machen die VMS-Baureihe zu verlässlichen Partnern in Werkstatt und Produktion. Geeignet zum Schneiden von Vollmaterial, Rohren und Profilen. Die VMS 350 PV ist eine halbautomatische vertikale Kaltkreissäge mit pneumatischer Materialspannung und hydro-pneumatischem automatischem Sägevorschub.

Sägeeinheit und Antrieb
Herzstück ist ein robustes Schneckengetriebe mit Eisele Rotationsausgleich aus eigener Fertigung. Diese Konstruktion sorgt für ruhigen, vibrationsarmen Lauf und verbessert Schnittflächenqualität, Sägeblattstandzeiten und Maschinenlebensdauer.

Hauptmerkmale

• Schneckengetriebe mit Eisele Rotationsausgleich (eigene Fertigung) — langlebige Getriebelösung.
• Benutzerfreundliche Gehreinstellung mit Festanschlägen für präzise und schnelle Winkelwechsel.
• Geringe Stellfläche — unter 1 m² bei hoher Produktivität.
• Micro‑Sprühsystem (Option) — Minimalmengenschmierung für Profile, Rohre und Vollmaterial zur Verlängerung der Werkzeugstandzeit und zur Reduzierung von Verschmutzungen.
• Hohe Flexibilität — anpassbar an unterschiedliche Materialflüsse und Produktionslayouts.
• Automatischer Sägevorschub — hydro-pneumatischer Vorschub und Schnellspannvorrichtung für konstante Schnittqualität und Bedienkomfort.
• Stabiles Maschinenuntergestell — schwere Bauweise und schwingungsdämpfende Gusskomponenten für vibrationsarmes Sägen.
• Komfortable Hubeinstellung — Ein- und Austrittspunkte über zwei Endschalter einstellbar.
• Groß dimensionierte Schutzhaube — einfacher und schneller Sägeblattwechsel bei hoher Sicherheit.
• Aufgeräumtes Maschinendesign — Kühleinheit und Späneschublade integriert im Maschinenuntergestell.

Schnittbereich (Tabelle)
Flach 90° — 170 x 100 mm
Flach 45° — 120 x 100 mm
Flach 30° — 85 x 100 mm (nur rechts)
Quadrat 90° — 100 mm
Quadrat 45° — 95 mm
Quadrat 30° — 85 mm (nur rechts)
Rund 90° — 120 mm
Rund 45° — 120 mm
Rund 30° — 100 mm (nur rechts)

Leistungsmerkmale (Tabelle)
Antriebsleistung — 1,4 / 1,9 kW
Drehzahlen Standard — 17 / 34 - 34 / 68 min⁻¹
Optionale Drehzahlen — 10 / 20 / 40 / 80 min⁻¹
Sägeblattdurchmesser — 350 mm
Sägeblattvorschub — hydro-pneumatisch
Spanneinrichtung — pneumatisch

Abmessungen und Gewicht (Tabelle)
Länge — 1.010 mm
Breite — 765 mm
Höhe — 2.175 mm
Gewicht — 340 kg
Materialauflagehöhe — 900 mm

Optionen

• Micro‑Sprühsystem (Option) für Minimalmengenschmierung zur Verbesserung der Werkzeugstandzeit und eines sauberen Arbeitsumfelds.
• Pneumatische Schnellspannvorrichtung und hydro-pneumatischer Vorschub serienmäßig bei der PV-Variante.

Technische Daten

• Modell: VMS 350 PV
• Sägeblattdurchmesser: 350 mm
• Antriebsleistung: 1,4 / 1,9 kW
• Drehzahlen: 17/34 - 34/68 min⁻¹
• Optionale Drehzahlen: 10 / 20 / 40 / 80 min⁻¹
• Sägeblattvorschub: hydro-pneumatisch
• Spanneinrichtung: pneumatisch
• Abmessungen L x B x H: 1.010 x 765 x 2.175 mm
• Gewicht: 340 kg
• Materialauflagehöhe: 900 mm
