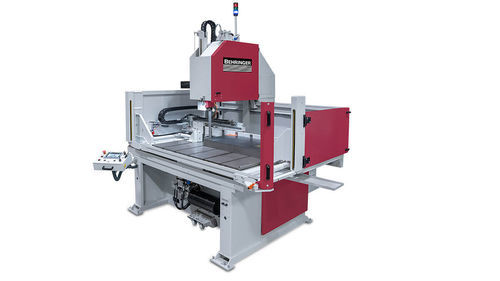

Bandsäge LPS-TA

vertikalfür Metallfür Paneele

Produktbeschreibung
Die automatische Tischbandsäge Behringer LPS-TA ist für das vollautomatische Trennen kleiner Platten und Blöcke ausgelegt und erzeugt flaches, rechteckiges Material aus Blechen, um Materialbeschaffung und Lagerkosten zu optimieren. Die Maschine verfügt über einen verfahrbaren Auflagetisch und eine automatische Positioniereinrichtung für Kranbe- und -entladung. Nach dem Einspannen des Materials im Greifer und der Eingabe der Plattenmaße richtet sich die Säge automatisch ein und gewährleistet präzise sowie effiziente Schnitte, auch bei schwer zerspanbaren Werkstoffen.

Vorteile

• Genaue Schnitte und gleichmäßiger Vorschub durch verwindungssteifen Sägerahmen und Vorschubkraft unterhalb des Schnittpunkts.
• Automatisierung reduziert Handhabungsschritte und verkürzt Produktionszyklen bei Serienfertigung.
• Effizienz bei Einkauf und Lagerung durch Herstellung von Flachmaterial aus großen Platten.
• Kompakte Bauform geeignet für beengte Aufstellverhältnisse.

Funktionen und Ausstattung

• Verfahrbarer Materialauflagetisch zum einfachen Be- und Entladen per Kran.
• Automatische Positioniereinrichtung und Greifer für automatisierte Materialzuführung.
• NC-gesteuerte Nachschubeinrichtung zur Streifentrennung.
• Servo-Vorschubsystem mit Schnittdruckregelung zur Verhinderung von Überbelastung und vorzeitigem Bandverschleiß.
• Großer Späneförderer mit integriertem Kühlmitteltank, ausfahrbar für Reinigung und Wartung.
• Optionale vertikale Spanneinrichtung für Lagenschnitte bei gestapelten Platten.
• Schneller, werkzeugloser Sägebandwechsel zur Reduzierung der Rüstzeiten.
• Bandführende Teile aus Grauguss zur Schwingungsdämpfung und Verlängerung der Bandstandzeit.
• Kompakte Abmessungen für beengte Aufstellbedingungen.

Schnittbereich
Schnittlänge: 1520 mm
Schnittbreite: 620 mm
Schnitthöhe: 420 mm
Minimale Abschnittbreite: 10 mm
Minimale Abschnittshöhe: 15 mm
Minimale Ausgangslänge: 400 mm

Leistungsmerkmale
Antriebsleistung (Säge): 4 kW
Schnittgeschwindigkeit: 17 - 120 m/min
Sägebandabmessung: 6000 x 41 x 1,3 mm
Gesamtantriebsleistung: 8 kW
Materialnachschublänge: 600 mm
Auflagefläche Innentisch: 1540 x 620 mm
Auflagefläche Außentisch: 1540 x 640 mm
Max. Tischbelastung: 3000 kg

Maße und Gewicht
Länge: 4250 mm
Breite: 3450 mm
Höhe: 3200 mm
Gewicht: 4000 kg
Materialauflagehöhe: 1300 mm

Technische Daten

• Modell: LPS-TA
• Schnittlänge: 1520 mm
• Schnittbreite: 620 mm
• Schnitthöhe: 420 mm
• Minimale Abschnittbreite: 10 mm
• Minimale Abschnittshöhe: 15 mm
• Minimale Ausgangslänge: 400 mm
• Antriebsleistung (Säge): 4 kW
• Schnittgeschwindigkeit: 17 - 120 m/min
• Sägebandabmessung: 6000 x 41 x 1,3 mm
• Gesamtantriebsleistung: 8 kW
• Materialnachschublänge: 600 mm
• Auflagefläche Innentisch: 1540 x 620 mm
• Auflagefläche Außentisch: 1540 x 640 mm
• Max. Tischbelastung: 3000 kg
• Abmessungen (L x B x H): 4250 x 3450 x 3200 mm
• Gewicht: 4000 kg
• Materialauflagehöhe: 1300 mm
