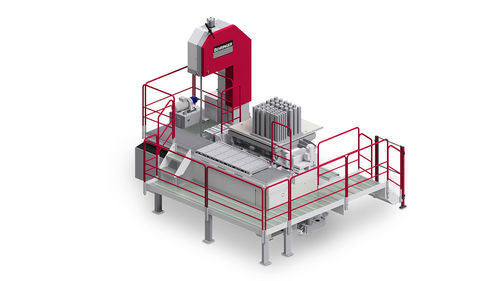

Bandsäge LPS 3D 1250

vertikalfür Kunststofffür Paneele

Kurzbeschreibung
Die vertikale Bandsäge LPS 3D 1250 wurde zum Schneiden additiv gefertigter 3D‑Druckplatten bis zu 1.250 x 1.250 mm entwickelt. Die Maschine verfügt über eine NC‑gesteuerte Vorrichtung zur präzisen Positionierung der Grundplatte zum Schnitt. Die Vorrichtung ist um 90° schwenkbar, um liegendes Be‑ und Entladen zu ermöglichen. Behringer bietet modulare Optionen zur Anpassung an Material, Staubaufkommen und Produktionsabläufe.

Optionen

• Maschinengehäuse mit Absaugung (für Stäube/Aerosole) zur Anbindung an eine Absauganlage.
• Minimalmengenschmierung (Micro Spray System) mit zwei Düsen zur geregelten Benetzung des Sägebands.
• Individuelle Spannvorrichtungen, abgestimmt auf Plattenform und Kundenanforderungen.
• Späneförderer (Gliederband) zur Austragung der Späne in einen Behälter.
• Kühlemulsions‑Filtriereinheit zur Entfernung von Partikeln und Pulverresten.

Funktionen

• Be‑/Entladen: NC‑gesteuerte Vorrichtung zum Halten additiv gefertigter Platten; 90°‑Schwenkfunktion für horizontale Handhabung und kurze Rüstzeiten.
• Gehäuse und Absaugung (optional): Maschinenumhausung mit angeschlossener Absaugung zum Erfassen von Stäuben und Aerosolen je nach Material und Schmierstoff.
• Micro Spray System (optional): Minimalmengenschmierung mit zwei Düsen zur Benetzung des Sägebands und Verlängerung der Bandstandzeit.
• Spanmanagement: Gliederband‑Späneförderer unterhalb der Sägeeinheit zur Austragung der Späne in einen Behälter.
• Präzisionsschnitt: verwindungssteifer Sägerahmen und Vorschubkraft unterhalb der Schnittstelle für genaue Vorschubbewegungen und konstante Schnittleistung.
• Automatische Positionierung: Nach Eingabe der Plattendicke positioniert eine NC‑Achse die Vorrichtung zur Sägelinie.
• Kühlmittelreinigung: Serielle Filtereinheit reinigt das Kühlmittel von Partikeln und Pulverresten und verlängert die Kühlmittellebensdauer.
• Servo‑Vorschub mit Schnittdruckregelung: Sorgt für konstanten Spanabtrag und schnelle Anpassung bei Querschnittsänderungen.
• Schneller Sägebandwechsel: Werkzeugloser Wechsel für kürzeste Rüstzeiten.
• Bandführende Teile aus Grauguss: Schwingungsdämpfung an der Schnittstelle zur Erhöhung der Werkzeugstandzeiten.

Technische Daten

• Schnittbereich
  Maximale Druckplattengröße flach B x H: 1.250 x 1.250 mm
  Maximale Druckplattengröße rund: 1.250 mm
  Minimale Druckplattengröße flach B x H: 300 x 300 mm
  Minimale Druckplattengröße rund: 300 mm
  Maximale Druckhöhe: 650 mm (optional 1.600 mm)
• Leistungsdaten
  Antriebsleistung: 5,5 kW
  Schnittgeschwindigkeit: 17 – 120 m/min
  Sägeband‑Abmessung: 7.100 x 67 x 1,6 mm
  Gesamtleistung: 8 kW
  Positionierung der Platte: Servomotor über Kugelgewindetrieb
• Maße und Gewicht
  Länge: 4.500 mm
  Breite: 4.000 mm
  Höhe: 3.900 mm
  Gewicht: 7.850 kg
  Materialauflagehöhe: 1.650 mm
