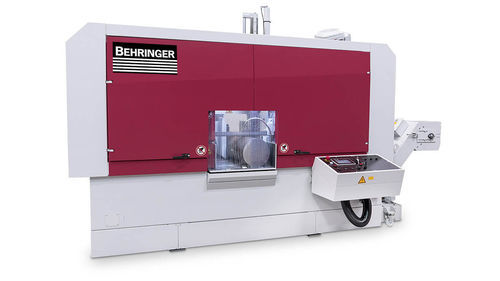

Bandsäge HBM540ALU

für Nichteisenmetallefür Aluminiumfür zylindrische Produkte

Übersicht
Die Aluminiumsäge HBM540ALU ist für das Sägen von Barren und Rundbarren aus Aluminium sowie vergleichbaren NE‑Metallen (z. B. Magnesium) ausgelegt. Sie erzielt schnelle, präzise Schnitte mit kleinem Schnittspalt und lässt sich von einfachen automatischen Maschinen mit Späneförderer bis zu verketteten, automatisierten Sägezellen mit integrierter Späneentsorgung konfigurieren.

Vorteile / Einsatz

• Vorbereitet für Automatisierung — Die Grundausstattung erlaubt die Anbindung umfangreicher Peripherie und die Integration in automatisierte Sägezentren.
• Anwendungsgerechte Späneentsorgung — Große Spänemengen werden zuverlässig per Späneförderer oder Anschluss an zentrale Absauganlagen entfernt; die Kapazität wächst mit dem Bedarf.
• Servo‑Vorschubsystem — Kugelgewindetrieb und Servomotor reduzieren Nebenzeiten, ermöglichen präzise Vorschübe, steigern die Schneidleistung und verlängern die Bandstandzeit.
• Bandführende Teile aus Grauguss — Dämpfen Schwingungen an der Schnittstelle und erhöhen die Werkzeugstandzeit.
• Rollenbandführungen — Gewährleisten exakte Bandführung bei hohen Schnittgeschwindigkeiten; die Lager werden zentral automatisch geschmiert.
• Micro‑Sprühsystem — Prozesssichere Schmierung des Sägebands durch Sprayöl; spezielle Düsenanordnung sichert zuverlässige Benetzung auch bei hohen Geschwindigkeiten.
• Wirtschaftlicher Einsatz von Hartmetallbändern — Ermöglicht durch robusten Maschinenaufbau, moderne Servo‑Technik und durchdachte Späneentsorgung.
• Präzises Führungssystem in Portalbauweise — Schwingungsarmer Sägerahmen kombiniert mit linearen Portalführungen für beste Schnittergebnisse und lange Lebensdauer.
• Automatische Führungsarmeinstellung — Optimale Sägeleistung ohne aufwendige Nachstellung bei häufig wechselnden Werkstückquerschnitten.

Technische Daten
Schnittbereich 90° rund: 540 mm
Schnittbereich 90° flach: 630 x 540 mm
Kleinste zu sägende Abmessung rund: 20 mm
Kleinste zu sägende Abmessung flach: 20 x 15 mm

Leistungsmerkmale
Vorschublänge Einfachhub: 500 mm
Antriebsleistung: 22 kW
Schnittgeschwindigkeit: 300 - 1.300 m/min
Sägebandmaß: 7.500 x 34 x 1,1 mm
Kürzeste Reststücklänge im Automatikbetrieb: 50 mm
Gesamtleistung: 29 kW
Sägevorschub: Servo‑Vorschub über Kugelgewindetrieb
Materialvorschub: Kugelgewindetrieb
Materialspannung: hydraulisch
Sägebandreinigung: elektrisch angetriebene Spänebürste

Abmessungen und Gewicht
Länge: 2.650 mm
Breite: 4.385 mm
Höhe: 2.700 mm
Gewicht: 6.600 kg
Materialauflagehöhe: 800 mm

Technische Spezifikationen

• Schnittbereich 90° rund: 540 mm
• Schnittbereich 90° flach: 630 x 540 mm
• Kleinste zu sägende Abmessung rund: 20 mm
• Kleinste zu sägende Abmessung flach: 20 x 15 mm
• Vorschublänge Einfachhub: 500 mm
• Antriebsleistung: 22 kW
• Schnittgeschwindigkeit: 300 - 1.300 m/min
• Sägebandmaß: 7.500 x 34 x 1,1 mm
• Kürzeste Reststücklänge im Automatikbetrieb: 50 mm
• Gesamtleistung: 29 kW
• Sägevorschub: Servo‑Vorschub über Kugelgewindetrieb
• Materialvorschub: Kugelgewindetrieb
• Materialspannung: hydraulisch
• Sägebandreinigung: elektrisch angetriebene Spänebürste
• Maße (L x B x H): 2.650 x 4.385 x 2.700 mm
• Gesamtgewicht: 6.600 kg
• Materialauflagehöhe: 800 mm
