Handlingsystem für Rollenförderer

für Verpackungfür Paketefür industrielle Nutzung

Übersicht
Die Seite beschreibt Lösungen von BEHAbelt für die Intralogistik und Material Handling. Angeboten werden verschweißbare Riemenprofile und monolithische Transportbänder in unterschiedlichen Materialien (PU, TPE) und Shore-Härten sowie passende Schweißtechnik zur schnellen, prozesssicheren Verbindung vor Ort.

Anwendungsbereiche

• Rollenförderer
• Kontrollwaagen
• Steigförderer
• Schrägförderer
• Etikettierungssysteme
• Querförderer
• Verpackungsmaschinen
• Rollenbahnen
• Kurvenförderer
• Ein- und Ausschleuser
• Wägetechnik
• Sortierförderer und weitere Anwendungen

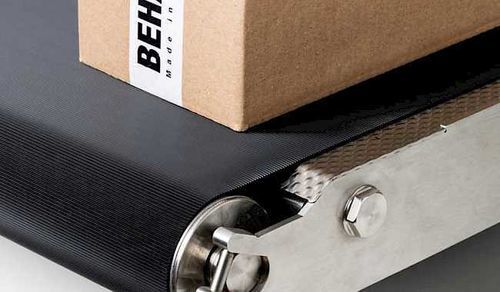

NEU: PUgrip-Transportbänder — Weich. Griffig. Zuverlässig.
Anwendung / Eigenschaften

• Speziell entwickelt für die sichere Mitnahme von Fördergütern wie Boxen und Päckchen.
• Zuverlässige Mitnahme auch bei geringer Auflagekraft.
• Weiche Förderseite aus PU55A sorgt für exzellenten Grip und reduziert Staubbildungen in Steigförderern.
• 2‑Komponenten-Design mit harter Laufseite aus PU80A für optimierte Gleiteigenschaften, ruhigenBandlauf und geringere Lagerbelastung.
• Verfügbar für friktions- und formschlüssige Antriebe.
• Antistatische Ausrüstung reduziert elektrostatische Aufladung während des Betriebs.
• Minimiert Anziehen von Staub und Partikeln, hält Bandoberfläche länger sauber.
• Verringert Reibung zwischen Band und Fördertechnik für einen ruhigeren Lauf.

Vorteile der Rillenstruktur

• Längs- und Querrillen für exzellenten Halt des Förderguts.
• Profilrücken sorgen für maximale Griffigkeit und sicheren Transport.
• Staub und Partikel lagern sich in Profilvertiefungen und die Oberfläche bleibt funktional.
• Bei Bandumlenkung fällt abgelagerter Schmutz zuverlässig heraus.

Transportseite: Querrillen (TGA)
Oberfläche: Feinstrukturiert (FI)
Artikel-Nr.: FBFOJ750X25A
Farbe: schwarz
Eigenschaften: FDA-konform; vegan; hydrolysebeständig; mikrobiell resistent; antistatisch; microclean; 2-Komponenten-Ausführung
Qualität / Materialien: Transportseite PU55A; Laufseite PU80A
Härte (Shore): Transportseite 60°A (±3); Laufseite 84°A (±3)
Bandstärke: 2,5 mm (0,098 inch)
Empf. Mind.-Scheiben-⌀: 18 mm (0,7 inch)
k1% statisch: 0,4 N/mm (2,3 lbs/inch)
k1% relaxiert: 0,3 N/mm (1,7 lbs/inch)
Gebindegröße: 50 m (164 ft)
Empfohlene Vorspannung: 1...5%

Transportseite: Glatt matt (SM)
Oberfläche: Feinstrukturiert (FI)
Artikel-Nr.: FBFI750X16SB
Farbe: schwarz
Eigenschaften: FDA-konform; vegan; flammhemmend; microclean
Qualität / Material: PU75A
Härte (Shore): 80°A
Bandstärke: 1,6 mm (0,062 inch)
Empf. Mind.-Scheiben-⌀: 15 mm (0,6 inch)
k1% statisch: 0,34 N/mm (2,0 lbs/inch)
k1% relaxiert: 0,24 N/mm (1,4 lbs/inch)
Gebindegröße: 50 m (164 ft)
Empfohlene Vorspannung: 1...5%

Transportseite: Feinrau (SR)
Einige verfügbare Artikel und Kenndaten:
Artikel: FBFJ750X12SB — Farbe schwarz — Eigenschaften: FDA-konform, vegan, antistatisch — Qualität: PU80A — Härte: 84°A — Bandstärke: 1,2 mm — Empf. Mind.-Scheiben-⌀: 10 mm — k1% statisch: 0,32 N/mm (1,8 lbs/inch) — k1% relaxiert: 0,23 N/mm (1,3 lbs/inch) — Gebindegröße: 50 m (164 ft) — Vorspannung: 1...5%
Artikel: FBFJ750X16SB — Farbe schwarz — Eigenschaften: FDA, vegan, antistatisch — Qualität: PU80A — Härte: 84°A — Bandstärke: 1,6 mm — Empf. Mind.-Scheiben-⌀: 15 mm — k1% statisch: 0,43 N/mm (2,5 lbs/inch) — k1% relaxiert: 0,30 N/mm (1,7 lbs/inch) — Gebindegröße: 50 m (164 ft) — Vorspannung: 1...5%
Artikel: FBFJG750X2S — Farbe schwarz — Eigenschaften: FDA, vegan, hydrolysis-resistant, microbial-resistant, antistatisch, 2‑Komponenten — Qualität: PU65A / PU80A — Härte: 72°A / 84°A — Bandstärke: 2,0 mm — Empf. Mind.-Scheiben-⌀: 18 mm — k1% statisch: 0,4 N/mm (2,3 lbs/inch) — k1% relaxiert: 0,28 N/mm (1,6 lbs/inch) — Gebindegröße: 50 m (164 ft) — Vorspannung: 1...5%
Artikel: FBFNG750X19S — Farbe schwarz — Eigenschaften: FDA, vegan, antistatisch, 2‑Komponenten — Qualität: PU65A / PU55D — Härte: 72°A / 55°D — Bandstärke: 1,9 mm — Empf. Mind.-Scheiben-⌀: 25 mm — k1% statisch: 0,82 N/mm (4,7 lbs/inch) — k1% relaxiert: 0,58 N/mm (3,3 lbs/inch) — Gebindegröße: 50 m (164 ft) — Vorspannung: 0,5...3%

Transportseite: Längsrillen (LGB)
Artikel: FBFGJ750X22S — Farbe schwarz — Eigenschaften: FDA, vegan, hydrolysis-resistant, microbial-resistant, microclean, 2‑Komponenten — Qualität: PU65A / PU80A — Härte: 72°A / 80°A — Bandstärke: 2,2 mm — Empf. Mind.-Scheiben-⌀: 18 mm — k1% statisch: 0,47 N/mm (2,7 lbs/inch) — k1% relaxiert: 0,33 N/mm (1,9 lbs/inch) — Gebindegröße: 50 m (164 ft) — Vorspannung: 1...5%

Transportseite: Grobstruktur / Diamant (RI / ID)
Artikel: FBFJ750X20SJ (Diamant) — Farbe schwarz — Eigenschaften: microclean, FDA-konform — Qualität: PU80A — Härte: 84°A — Bandstärke: 2,0 mm — Empf. Mind.-Scheiben-⌀: 20 mm — k1% statisch: 0,44 N/mm (2,47 lbs/inch) — k1% relaxiert: 0,38 N/mm (2,1 lbs/inch) — Gebindegröße: 50 m (164 ft) — Vorspannung: 1...5%

Riemenprofile & Antriebe
BEHAbelt bietet spezielle Riemenprofile für Rollenförderer, Tangentialantriebe, gekreuzte Antriebe/Königswelle, Poly-V (PJ) Keilrippenriemen, monolithische Transportbänder, verschweißbare Profile sowie alternative Schnellverbindungen (Hakenriemen / Hohlrundriemen).

Schweißtechnik
Verfügbare Schweißlösungen umfassen Reibschweißmaschine RS02 für PU-Profile, Schweißspiegel EErgo 60/90 für Profile und Bandstreifen sowie Schweißeinheiten HS400 und HS800 für Transportbänder (Stoßverschweißung vor Ort, bis 800 mm Breite).

Charakteristika / technische Spezifikationen

• Materialien: PU (verschiedene Härtegrade), TPE; 2‑Komponenten-Konstruktionen möglich (unterschiedliche Härten Lauf‑/Transportseite).
• Shore-Härten: gängige Bereiche von ca. 55A bis 84A (auch Shore D Angaben bei speziellen Varianten).
• Bandstärken: typisch 1,2 mm bis 2,5 mm (je nach Typ), weitere Dicken verfügbar.
• Gebindegrößen: Standard meist 50 m (ca. 164 ft) auf Rolle; Endlosverschweißung nach Wunsch möglich.
• Eigenschaften: FDA-Konformität (Lebensmittelsicherheit), antistatisch / leitfähig, hydrolysebeständig, mikrobiell resistent, microclean, vegan, flammhemmend je nach Typ.
• Oberflächenvarianten: Querrillen, Längsrillen, Feinrau, Glatt matt, Grobstruktur, Diamantmuster, Feinstruktur.
• Mechanik: Ausführungen für friktions- und formschlüssige Antriebe; empfohlenes Mindestumlenkungs-⌀ je Typ in den technischen Tabellen angegeben.
• Kennwerte: k1% (statisch/relaxiert) in N/mm und lbs/inch; empfohlene Vorspannungen angegeben (typisch 0,5...5%).
• Montage: Verschweißbar vor Ort mit spezifizierter Schweißtechnik oder werkseitig endlos verschweißt lieferbar; alternative mechanische Verbindungen (Haken-/Hohlrundriemen) verfügbar.
