Stahlprofilsystem

modularschnell montierbarrobust

Übersicht
Das Stahl-Vierkantrohr 45 x 45 mm ist ein verzinktes Schwerlastprofil mit 3 mm Wandstärke, das für hohe statische und dynamische Belastungen ausgelegt ist. Es bildet ein stabiles Bauelement für Grundrahmen, Fahrwerksrahmen und industrielle Konstruktionen, die intensiver Logistik ausgesetzt sind (z. B. Gabelstaplerbetrieb).

Vorteile

• Hohe Tragfähigkeit und mechanische Stabilität auch bei dynamischen Belastungen.
• Galvanisch verzinkte Oberfläche zum Korrosionsschutz in industriellen Umgebungen.
• Modulares System, kompatibel mit mechanischen Verbindern für schnelle Schraubmontage.

Anwendungsbereiche

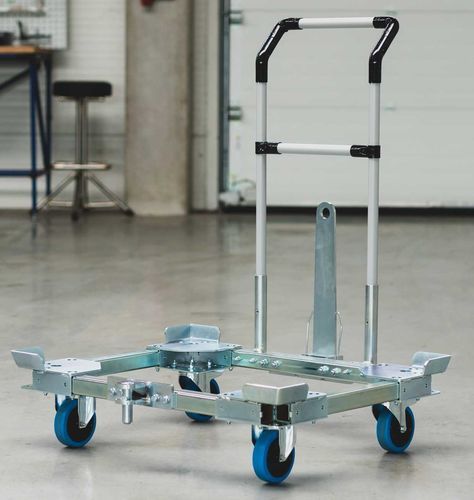

• Grundrahmen für Routenzuganhänger und Fahrwerksrahmen.
• Transportwagen, Materialwagen und rollende Systeme.
• Schwerlastregale, Regalsysteme und Lagerlösungen.
• Individuelle Industrielösungen und Arbeitsplatzsysteme.

Vierkantrohr-Verbindungssystem
Für 45 x 45 mm Rohre steht ein spezielles Verbindersystem zur Verfügung, mit dem stabile Konstruktionen aus Einzelprofilen aufgebaut werden können. Die Verbinder sichern die Rohre durch Schraubverbindungen und sind für belastbare Rahmen und rollende Systeme ausgelegt.

Haupttypen der Verbinder

• MC-Stahlverbinder (45 x 45 mm) — verbinden Vierkantrohre (45 x 45 mm) mit Rundrohrprofilen (Ø28 mm); werden typischerweise als Eckverbinder und zur Integration von Rundrohrkomponenten (z. B. Transportwagen) eingesetzt.
• MC4-Stahlverbinder (45 x 45 mm) — verbinden drei Vierkantrohre (45 x 45 mm); geeignet für robuste Regale, Racksysteme und andere Schwerlastkonstruktionen.

Kompatibilität

• Vierkantrohre 45 x 45 mm sind mit MC- und MC4-Verbinder kompatibel.
• Interchangeable Konfigurationen mit Aluminium-Vierkantrohren (45 x 45 mm) sind möglich.
• MC-Verbinder ermöglichen die Verbindung zu Rundrohrprofilen Ø28 mm.

Anbauteile und Zubehör

• Platten und Rollen für Flächen und Förderstrecken.
• Staplerführungen und Ausrichtschienen.
• Zugstangen (inkl. Federzugstangen) und Kupplungssysteme mit Bolzen.
• Rollen, Montagefüße und verstellbare Standfüße für Mobilität und Standfestigkeit.

Hinweise
Das System ist so konzipiert, dass flexible, kundenspezifische Industrielösungen durch Kombination von Rohren, Verbindern und Zubehör realisiert werden können, um stabile und produktionsgerechte Konstruktionen zu erhalten.

Technische Daten

• Profilmaß: 45 x 45 mm
• Wandstärke: 3 mm
• Werkstoff/Oberfläche: galvanisch verzinkt
• Kompatible Verbinder: MC und MC4 (45 x 45 mm)
• Rundrohr-Kompatibilität: Ø28 mm über MC-Verbinder
