Aluminium-Profilsystem

modularleichtgewichtigrobust

Kurzbeschreibung
Das Rohrstecksystem Aluminium ist ein modulares Rohrrahmen-System für leichte industrielle Konstruktionen und Aufbauten. Es ermöglicht die schnelle Umsetzung von Arbeitsplätzen, Regalen und Aufbauten für Transportwagen, abgestimmt auf spezifische Produktionsumgebungen. Das System verbindet dezentes Aluminium-Design mit hoher Variabilität für Lean-Anwendungen.

Eigenschaften und Vorteile

• Modular – Grundlage für kundenspezifische Industrie-Lösungen und schnelle Umrüstungen.
• Kompatibel – Kombinierbar mit anderen BeeWaTec-Rohrsystemen (runde Stahlrohre, quadratische Stahlrohre, quadratische Aluminiumrohre) und vielen Anbauteilen.
• Nachhaltig – Komponenten sind veränderbar und wiederverwendbar, was Abfall reduziert und Lebensdauer verlängert.

Rohre
Verfügbare Rohrarten: Aluminium-Rundrohre, Rundrohre mit seitlichem Profil und profilierte Doppelrohre. Standarddurchmesser: Ø 28 mm und Ø 43 mm. Oberflächen: PE-beschichtet oder eloxiert. Varianten: unterschiedliche Wandstärken für höhere Tragfähigkeit, verstärkte Heavy-Duty-Versionen mit Innenrippen sowie Doppelrohrvarianten. Das seitliche Profil verhindert ein Verdrehen der Profilrohre.

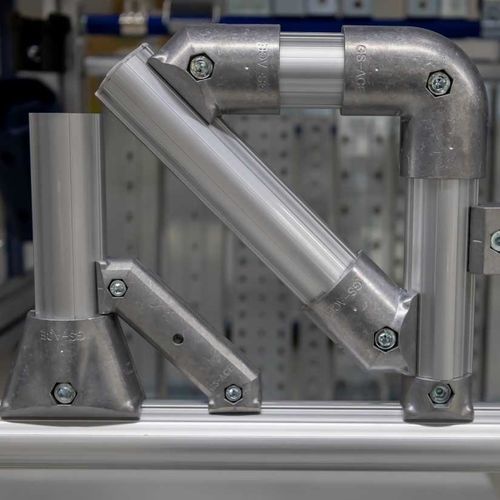

Rohrverbinder und Fittings
G.S. ACE Aluminium-Rohrverbinder bieten flexible Verbindungsmöglichkeiten. Zwei Hauptkonzepte: innenklemmen de Verbinder (klemmen von innen, typischerweise an Rohrenden) und außenklemmen de Verbinder (umschließen das Rohr, bieten mehr Flexibilität und verhindern Verdrehen). Das Verbindersystem kann hohe Auszugs- und Haltekräfte erreichen (über 80 kg, abhängig von Konfiguration). Ein breites Spektrum an Fittings ermöglicht stabile Konstruktionen durch Kombination verschiedener Rohrtypen und -durchmesser.

Einsatzbereiche
Typische Anwendungen: Leichtbaukonstruktionen und Regale, Aufbauten für Transportwagen und AMR, Durchlaufregale und Rollenbahnen (FIFO), ergonomische Arbeitsplätze, Hubsysteme zur Höhenverstellung, Platten als Tisch- oder Regalauflagen, Installationsstützen und Rollen sowie zahlreiche Zubehörteile (Plattenhalter, Führungsschienen, Kabelklemmen, Kennzeichnungen etc.).

Zubehör & Zusatzausstattung
Ergänzende Komponenten umfassen Rollbahnen, Installationsstützen und Rollen, Arbeitsplatzbeleuchtung (LED), Platten (Tischplatten, Fachböden, Trennwände), Hubsysteme für Höhenverstellung, Lochplatten und diverse Anbauteile zur Erweiterung von Funktionalität und Modularität.

caractéristiques / spécifications techniques

• Verfügbare Durchmesser: Ø 28 mm und Ø 43 mm
• Rohrausführungen: Rundrohr, Rundrohr mit Profil, Doppelrohr mit Profil
• Oberflächen: PE-beschichtet, eloxiert (anodisiert)
• Verbindertypen: außenklemmen de und innenklemmen de
• Kompatibilität: Verbindung mit Ø28 mm Stahlverbindern und speziellen innenklemmen den Aluminiumverbindern
• Maximale Halte-/Auszugswerte: abhängig vom Verbinder; systemseitig sind Auszugs-/Haltekräfte von über 80 kg erreichbar (anwendungsabhängig)
• Typische Anwendungen: Arbeitsplatzsysteme, Regale/Durchlaufregale, Transport- und Materialwagen, Routenzug-Aufbauten, Montageplätze
