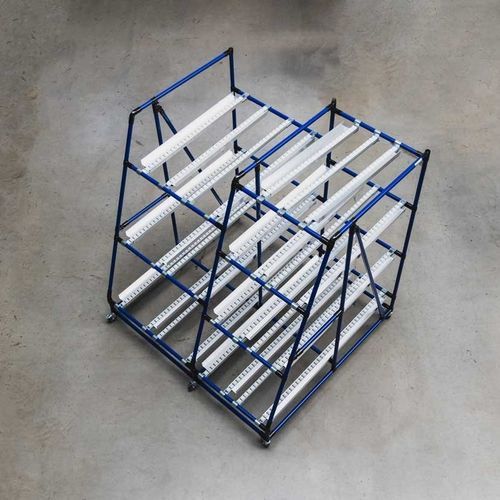

Stahlprofilsystem

modularschnell montierbarelektrisch leitfähig

Kurzbeschreibung
Das modulare Rohrstecksystem aus Stahl basiert auf Rundrohren Ø28 mm und Metallverbindern. Es ermöglicht den schnellen Aufbau von Arbeitsplätzen, Regalanlagen, Materialwagen und weiteren Lean-Produktionslösungen in Industrie- und Logistikumgebungen.

Anwendungsbereiche

• Arbeitsplätze und Montagebänke
• Regale und Durchlaufregale (FIFO)
• Transport- und Materialwagen
• Rollschienen-/Förderlösungen und individuelle Lean-Layouts

Rohrtypen (Ø28 mm)
Das System basiert auf Rundrohren mit 28 mm Außendurchmesser, verfügbar in mehreren Varianten und Oberflächen. Varianten sind DP, D-COAT, ECCO und SUS. Es stehen mehrere Farben und unterschiedliche Innendurchmesser zur Auswahl. Einige Rohrvarianten sind elektrisch leitfähig für ESD-Anwendungen erhältlich.

D-COAT Rohre
D-COAT Rohre besitzen eine Kunststoffbeschichtung mit verbessertem Korrosionsschutz und ermöglichen eine Farbcodierung zur Kennzeichnung von Einrichtungen.

ECCO Rohre
ECCO Rohre verfügen über eine hochkratzfeste Pulverbeschichtung, sind UV-beständig, wiederverwendbar und recyclebar.

SUS Rohre
SUS Rohre bieten eine glatte, edelstahlähnliche Oberfläche mit guter Korrosionsbeständigkeit sowie hohe Wiederverwendbarkeit und Markierungsresistenz bei Klemmen/Kontakt.

Rohrverbinder (Connectors)
Metallverbinder sorgen für stabile Konstruktionen. Die Verbinder besitzen ein spezielles Grip-Profil, das sehr hohe Auszugs- und Haltekräfte ermöglicht (> 80 kg). Ein Verbinder kann bis zu fünf Rohre aufnehmen. Verfügbare Ausführungen: schwarz pulverbeschichtet, weiß verzinkt (elektrisch leitfähig, ESD-geeignet) und vernickelt.

Anbauteile & Zubehör
Für das System sind zahlreiche Zubehörteile verfügbar, z. B.:

• Rollschienen und Rollenbahnen
• Umlenkverbinder und C-Schienen
• Seilrollen, Stopper und Führungen
• Stellfüße und Räder (mobil / feststellbar)
• Platten (Tischplatten, Regalböden, Trennwände) und Lochplatten
• Arbeitsplatz-LED-Beleuchtung
• Hubsysteme zur Höhenverstellung
• Bodenmarkierungen, Arbeitsplatzmatten, Sichtlagerkästen, Beschriftung

Material- & Qualitätshinweise

• Außendurchmesser Rohr: Ø28 mm als Standard für hohe Kombinationsfreiheit
• Rohre und Verbinder sind in Varianten mit speziellen Korrosionsschutz- und Beschichtungsoptionen erhältlich
• Einige Rohrtypen und weiße verzinkte Verbinder sind elektrisch leitfähig (für ESD-Anwendungen)
• Produktvarianten und -qualitäten werden in Zusammenarbeit mit etablierten Lieferanten angeboten

Caractéristiques / spécifications techniques

• Außendurchmesser Rohr: 28 mm
• Verfügbare Rohrtypen: D-COAT, ECCO, SUS (zusätzlich DP und Varianten mit unterschiedlichen Innendurchmessern)
• Beschichtungen: Kunststoffbeschichtung (D-COAT), Pulverbeschichtung (ECCO), edelstahlähnliche Oberfläche (SUS)
• ESD / elektrisch leitfähige Varianten und weiß verzinkte Verbinder verfügbar
• Grip-Profil der Verbinder: sehr hohe Auszugs- und Haltekräfte (> 80 kg)
• Max. Anzahl Rohre pro Verbinder: bis zu 5 Rohre (abhängig vom Verbinder-Typ)
• Verfügbare Verbinder-Oberflächen: schwarz pulverbeschichtet, weiß verzinkt, vernickelt
• Systemeigenschaften: modular, kombinierbar mit anderen Stecksystemen, wiederverwendbar und anpassbar
