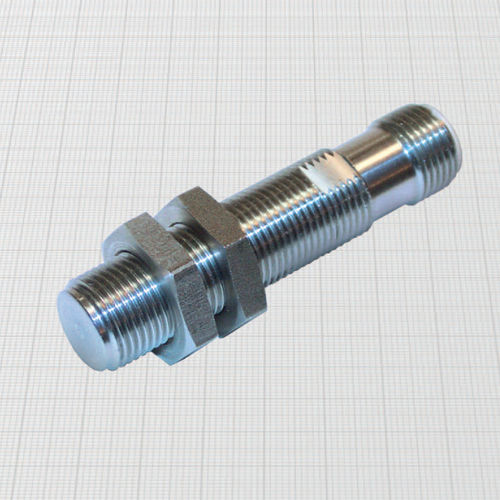

Stoss- und Vibrationsschalter VxS12X series

3 ACHSEN VIBRATIONS- UND SCHOCKSENSOR - 4÷20 mA Ausgang - M12x1 Steckverbinder Ausgang - Allgemeine Eigenschaften: Diese neuen Beschleunigungssensoren liefern ein einziges Signal von 4 ÷ 20 mA proportional zu den schwingungen, die auf die Achsen X, Y und Z einwirken. Da die Messung mit einer sehr niedrigen Frequenz erfolgt da die Messung mit einer sehr niedrigen Frequenz erfolgt, wird die Beschleunigung durch die Schwerkraft nicht erfasst, so dass die Messung die Messung nicht von der Einbaulage beeinflusst wird. Abhängig von der Anschlusspolarität (direkt oder umgekehrt) ist es möglich, die RMS-Messung der vektoriellen Summe der Beschleunigung in den drei Achsen X, Y und Z oder den Momentanwert zu messen, indem man einfach die beiden Anschlussdrähte vertauscht. Bei der Version VBS... (Bump-Sensor) wird der höchste Momentanwert eine Sekunde lang am ausgang eine Sekunde lang gehalten, was eine analoge Wertmessung ermöglicht. Für einen zuverlässigen Anschluss wird empfohlen, M12x1-Steckverbinder zu verwenden, wobei die abschirmung des Kabels mit der Mutter verbunden ist (siehe Abschnitt H des Katalogs). Anwendungen: - Kollisionserkennung an Elektrospindeln, Griffen und Roboterarmen - Unwuchterkennung von Werkzeugen auf Fräs- und Schleifmaschinen - Erkennung von Verschleiß oder abnormalem Betrieb von Kugellagern und rotierenden Teilen - Erkennung einer falschen Beladung der Trommel in Waschmaschinen - Unwucht an rotierenden Maschinen Technische Daten: - Messbereich: ± 6 g; ± 10 g - Versorgungsspannung: 8 ÷ 40 Vdc - Ausgangsstrom: 4 ÷ 20 mA - Ausgangsstromvariation: siehe Tabelle - Haltezeit des Spitzenwertes (Version VBS...) 1 sec. - Max. Überlebensschock: 2000 g - Schock- und Vibrationsfestigkeit nach EN60068-2-27 EN60068-2-6
