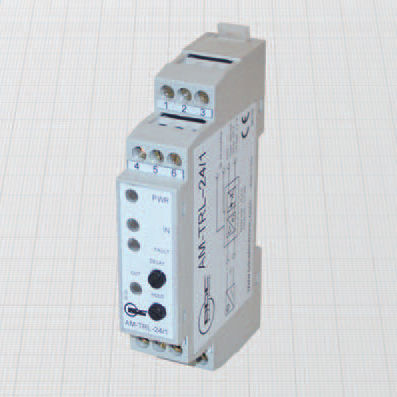

Signalverstärker AM-TRL series

LeistungStromSpannung

- RELAISAUSGANG - 1 Zeitgesteuerter Kanal Allgemeine Eigenschaften: Diese Geräte ermöglichen die Verstärkung der Signale von NAMUR-Sensoren oder -Kontakten. Die Verzögerungszeit und die Haltezeit für das Eingangssignal sind mit Potentiometern auf der frontplatte einstellbar. Die Relaisausgänge haben Wechsler N.O.+N.C.-Kontakte, die voneinander, von der Spannungsversorgung und von allen Eingängen elektrisch isoliert sind. Bei der 24V-Version ist es auch möglich, OUT2 mit der gleichen Funktion wie OUT1 zu konfigurieren oder es als Fernfehleranzeige zu verwenden. Bei Verwendung für NAMUR-Sensoren ist die Fehleranzeige mit einer roten LED auf der Frontplatte für Unterbrechungen oder Kurzschlüsse auf den eingangsleitungen. Die Konfigurations-Dip-Schalter sind durch Abnehmen der Frontplatte leicht zugänglich. Geeignet für die Montage auf DIN-Schienen. Technische Daten: - Versorgungsspannung: siehe Bestellangaben - Frequenz der Versorgungsspannung: DC oder 50 - 60 Hz - Leistungsaufnahme max: siehe Bestellangaben - Gemäß EN60947-5-6 - Elektromagnetische Verträglichkeit (EMV) nach EN61000-6-2/-4 EINGANGSPARAMETER - Schaltpunkt auf EIN: ≥ 1,75 mA - Hysterese des Schaltpunktes: 0,2 mA - Fehlererkennungsschwellen: Unterbrechungserkennung bei I 7,45 mA (Ri<100ohm) AUSGÄNGE - Funktion der Ausgänge: NO + NC (SPDT) - Maximale Kontaktspannung: 250 V - Nennstrom: 5A - Prellen an N.O./N.C. Kontakten typisch: 1/5 msec - Isolierung von der Stromversorgung und von den Eingängen: 2500 V - Bereich der Verzögerungs- und Haltezeiteinstellungen: 10 msec. ÷ 25,6 Sek.
