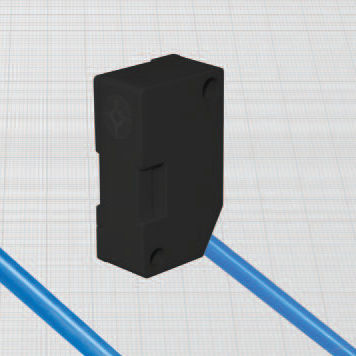

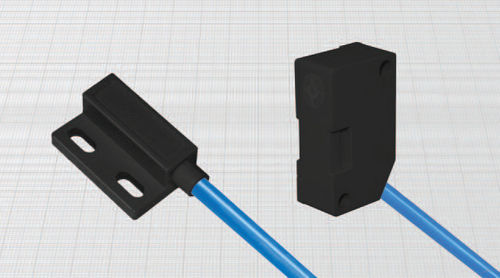

Reed-Näherungssensor BMSNZ/4600

rechteckigNAMUR2-Leiter

- REED CONTACT 2-Draht - NAMUR-Ausgang - ATEX zertifiziert II 1GD für Zone 0;20 - TYP Z und W - Kabelausgang Allgemeine Eigenschaften: Diese Sensoren erzeugen einen Ausgangskontakt, der durch ein externes Magnetfeld aktiviert wird, unabhängig von der Polarität des Feldes. Der Aktivierungsabstand ist abhängig von der leistung des Magneten ab (siehe Seite C-9), der separat bestellt werden muss. Die Ausgangsimpedanz entspricht der NAMUR-Norm und ermöglicht die Diagnose der Anschlüsse. Das besondere Material des Gehäuses erlaubt die Verwendung ohne zusätzliche Schutzvorrichtungen gegen elektrostatische Aufladung. Technische Daten: - Betriebsspannung: 7,7 ÷ 9 Vdc - Ausgangslogik: normalerweise offen - Verbrauch bei 8,2 V mit Rx = 1000 Ω aktiviert: ≥ 3 mA nicht aktiviert: ≤ 1 mA - Betätigungszeit max: 1 ms - Rückfallzeit max: 0,4 ms - Temperaturbereich: - 20 ÷ + 60°C - Schutzart: IP67 - Querschnitt der Kabeladern: 0,14 mm2 bei Typ Z 0,35 mm2 bei Typ W - Kennzeichnung: II 1D Ex iaD 20 T60° C II 1G Ex ia IIC T6 - Zertifiziert IMQ 08 ATEX 010 - Gemäß: EN60957-5-6/EN60079-0/EN60079-11/EN60079-26 Sicherheitsparameter: - Vi max: 13,5 Vdc - Ii max: 60 mA - Pi max: 200 mW Diese Sensoren müssen in Verbindung mit zugehörigen Geräten verwendet werden (siehe Abschnitt E) Verwendung in explosionsgefährdeten Bereichen gemäß den Betriebsanleitungen
