Modulbandförderer

Spiralfür die LebensmittelindustrieKühl

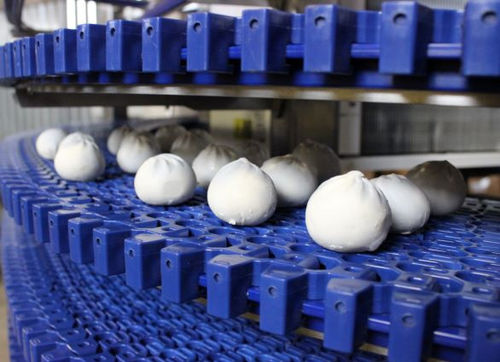

Spiralförderer bieten einen erheblichen Vorteil, da sie die Produktplatzierung auf kleinstem Raum maximieren. Die Förderstruktur besteht aus einer Trommel, die als Antriebsmechanismus dient, und einem Modulband, das sich spiralförmig um die Trommel windet. Das Band bewegt sich auf gestützten Profilen, und wenn es den Boden der Trommel erreicht, kehrt es auf dem umgekehrten Abschnitt an den Anfang der Spiralbahn zurück. Der Antriebsmechanismus des Spiralförderers kann auf zwei Arten realisiert werden: entweder durch direkte Verbindung der Trommelachse mit der Hohlwelle des Antriebsmotors oder durch Verbindung der Trommelachse mit der Welle des Antriebsmotors über ein Kettengetriebe. Die Wahl des geeigneten Antriebsmechanismus hängt von den spezifischen Parametern des Spiralförderers ab. Die Eigenschaften des Spiralförderers können je nach Aufgabenstellung sehr unterschiedlich sein. Ausgangsdaten für die Berechnung: - Das Layout der Abteilung, in der der Förderer eingesetzt werden soll; - Umgebungsbedingungen; - Material der Konstruktion; - Verweilzeit des Produkts auf dem Band; - Produkttyp; - Kapazität des Produkts; - Die geometrischen Parameter des Produkts; - Verknüpfung mit anderen Geräten in der Abteilung. Nach der Bearbeitung des Pflichtenheftes wird die Berechnung der grundlegenden Konstruktionsparameter durchgeführt: - Anzahl der EtagenIMG 1974 - Der Durchmesser der Trommel - Die Breite und die Art des Bandes - Höhe der Etagen - Die Wickelrichtung (im oder gegen den Uhrzeigersinn) - Anordnung der ein- und auslaufenden Förderabschnitte - Die Länge der ein- und auslaufenden Abschnitte - Höhe des Eingangs und des Ausgangs des Förderers - Geschwindigkeit der Trommeldrehung
