Drahtloses Sensornetzwerk / WSN SR5716

Eigenstromversorgung

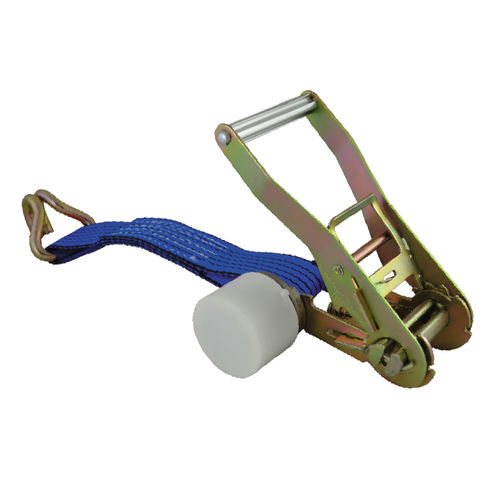

Das Modell SR5716/SR5796 Wireless Tension Monitoring Ratchet Tie-Down Straps (WTM-RTS) wurde von BCM SENSOR speziell für die Zusammenarbeit mit einem drahtlosen WSN1000-Monitor entwickelt, um ein Wireless Tension-Detect-and-Alert System (WTDAS) für die Ladungssicherheit im LKW-Transport zu bilden. Ein WTM-RTS besteht aus einem Ratschenrahmen, zwei Gurten mit Haken und einem drahtlosen Ladestift (WLP) Modell 5716/5796. Der WLP des Modells 5716/5796 fungiert als einer der Bolzen der Ratsche und wird im Ratschenrahmen befestigt, an dem der Gurt angebracht ist. Der SR5716/SR5796 WTM-RTS besitzt die Schutzart IP66 und kann bei nassen Wetterbedingungen eingesetzt werden. Das Modell SR5716 besteht aus einem Sensor aus eingeklebtem Baustahl, während das Modell SR5796 aus einem Sensor aus rostfreiem Stahl gefertigt ist. Mehrere solcher WTM-RTS können mit einem WSN1000-Monitor zusammenarbeiten. Auf dem Monitor befinden sich 16 LED's. Jede LED verwendet drei Farben, um drei verschiedene Zustände des WTM-RTS anzuzeigen - grün steht für befestigte Bänder, rot für gelöste Bänder und orange für einen Fehlerstatus (z.B. schwache Batterie, Unterbrechung der Verbindung, beschädigter Sensor, ...). Sollte sich ein WTM-RTS während des Transports lösen, informiert dieses WTM-RTS den Monitor drahtlos über seine Statusänderung, und der Monitor, der am Armaturenbrett in der Fahrerkabine befestigt ist, warnt den Fahrer, indem die entsprechende LED von grün auf rot wechselt und der Alarm ausgelöst wird. Sobald das gelockerte WTM-RTS wieder angezogen wird, wechselt die entsprechende LED wieder auf grün und der Alarm wird beendet. In einem WTDAS kommuniziert der WSN1000 Monitor mit bis zu 16 WTM-RTS auf 2,4GHz Funkfrequenz (RF), ohne dass ein Computer erforderlich ist.
