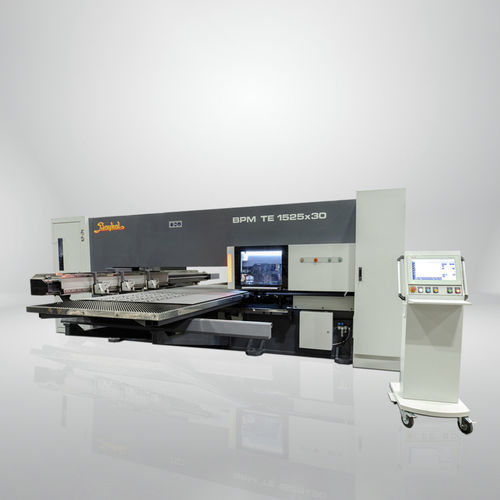

CNC-Stanzmaschine BPM TE
elektrischfür Blechefreistehend

CNC-Stanzmaschine
CNC-Stanzmaschine
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
CNC
Betätigung
elektrisch
Bearbeitetes Produkt
für Bleche
Weitere Eigenschaften
freistehend, mit Aufnahme
X-Hub

2.540 mm
(100 in)

Y-Hub

1.540 mm
(61 in)

Blechstärke

6,4 mm
(0,3 in)

Beschreibung

Reibungslose Abläufe und hohe Maschinenverfügbarkeit - 12 Stationen - 3 indexierbare D-Stationen - Servomotoren an allen Achsen - 900 Hübe / min. - O-Typ Rahmen - 2540 x 1540 mm Arbeitsbereich X x Y (ohne Neupositionierung) : 2540 x 1540 mm Maximale Stanzkraft : 30 Tonnen Rahmenkonstruktion : "O" Rahmen Anzahl der Stationen : 12 Stationen Anzahl der indexierbaren Stationen : 3 Stationen CNC-Steuerung (Touchscreen) : Bosch MTX CNC / 15,6'' TFT-Windows 7 Schachtel-Software : Lantek Sharp Punch Servomotoren/Antriebe Rexroth Positioniergenauigkeit : ± 0,1 mm Wiederholbarkeit: ± 0,04 mm Maximale Werkzeugwechselzeit (Multitool) : 1 Sek. Maximale Werkzeugwechselzeit (Revolver) : 3 Sek. Achsen X, Y, Z, C1, C2, T Hub der Z-Achse : 30 mm Geschwindigkeit X-Achse : 100 m / min. Geschwindigkeit Y-Achse : 80 m / min. Geschwindigkeit Kombiniert (X+Y) : 128 m / min. Geschwindigkeit C1/ C2 : 100 U/min Geschwindigkeit T : 30 U/min Maximale Stanzgeschwindigkeit (1 mm Nibbeln) : 900 Anschläge / min. Maximale Stanzleistung (25 mm Nibbeln) : 360 Hübe / min. Maximales Werkstückgewicht : 170 kg Maximale Blechdicke : 6,4 mm Max. Stanzdurchmesser für 6,4 mm Dicke : 25 mm Anzahl der Blechklemmen : 3

---
