Verteilungs-Schranksystem Solar iWAP XN3

SteuerungMastaufsatzAluminium

Übersicht

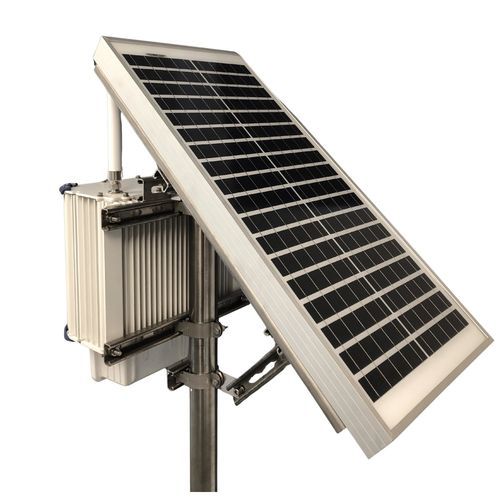

Das Solar iWAP XN3 ist ein solarbetriebenes, eigensicheres Funkgehäuse zur Bereitstellung von energiearmen Funkgeräten in Zone 2 und Division 2 Gefahrenbereichen, einschließlich entlegener, netzferner Standorte. Angetrieben von einem Ex‑zertifizierten Photovoltaikmodul und einem integrierten 12,8 V LiFePO4‑Akku unterstützt das Gehäuse LTE‑Router, IoT‑Gateways und andere IIoT‑Geräte und gewährleistet autonomen, zuverlässigen Betrieb dort, wo Netzstrom nicht verfügbar ist.

Stromversorgung und Autonomie
Das System integriert ein Ex‑zertifiziertes 30 W Photovoltaikmodul (unterstützt bis zu zwei 30 W Module parallel) und einen internen 12,8 V LiFePO4‑Akku in den Ausführungen 15 Ah oder 20 Ah. Das System ist so ausgelegt, dass es unter typischen Konfigurationen etwa 36 Stunden Batteriekapazität ohne Sonneneinstrahlung bietet; die Batterie benötigt unter Normalbetrieb und erwarteten Solarbedingungen etwa 7 Tage für eine Vollladung.

RF und Antenne
Das Solar iWAP XN3 verwendet die iSOLATE eigensichere RF‑Technologie und bietet galvanisch isolierte, eigensichere RF‑Ausgänge über Standard‑N‑Steckverbinder. Diese isolierten RF‑Ausgänge erlauben die Verwendung Standard‑Antennen (simple apparatus) und das manuelle Trennen/Verbinden ohne Abschalten des Geräts.

Mechanik und Umgebung
Das Gehäuse wird aus meerestauglicher, kupferfreier Aluminiumlegierung mit weißer Epoxidpulverbeschichtung gefertigt, um die solare Aufheizung zu reduzieren. Ein stranggepresster Aluminiumrahmen mit integrierten Kühlrippen sorgt für das thermische Management. Das Gehäuse ist für große Umgebungstemperaturen ausgelegt (geeignet für Einsätze von −40 °C bis +60 °C, abhängig vom installierten Funkgerät). Es ist sehr robust und verfügt über Schutzarten IP66 und NEMA 4 für den langfristigen Außeneinsatz.

Installation und Konfiguration
Das kompakte Gehäuse integriert Solarladeregler, Batterie, Funkgerät und RF‑Isolation in einem platzsparenden Chassis. Es sind zwei Standardgehäusegrößen verfügbar; optionale vorterminierte gepanzerte Verbindungskits erleichtern und beschleunigen die Montage vor Ort. Die Mastmontage wird über eine Halterung aus Edelstahl unterstützt.

Merkmale

• Unterstützt jede Funktechnologie, von jedem Hersteller
• Sehr robust, IP66‑zertifiziert, breiter Temperaturbereich
• Zertifiziertes 30 W Photovoltaikmodul mit Zone 2 und C1D2‑Zulassungen
• Wahlweise 15 Ah oder 20 Ah wiederaufladbare LiFePO₄‑Batteriepacks
• Unterstützt bis zu 2 × 30 W Solarmodule parallel
• Erhältlich in zwei Standardgrößen; kundenspezifische Größen verfügbar
• Einfache Inbetriebnahme mit optionalen vorterminierten, gepanzerten Verbindungskits

Zertifizierungen und Eignung
Entwickelt und zertifiziert für den Einsatz in Gefahrenbereichen (Zone 2 / Division 2), kombiniert es Eigensicherheit, die Integration eines Ex‑zertifizierten PV‑Moduls und geeigneten Umweltschutz für industrielle Standorte.

Technische Merkmale / Spezifikationen

• Zertifizierung: II 3 (3) G Ex ec nR [ic Gc] IIC T6 Gc; 3 D Ex tc [ic Dc] IIIC T85°C Dc; cMETus Class I, Div 2, Groups A – D; Class II, Div 2, Groups F – G; cMETus Class I, Zone 2 AEx ec ic nR IIC T6 Gc; Class II, Zone 22 AEx ec ic tc IIIC T85°C Dc; Betriebsbereich: -40°C ≤ Tamb ≤ 60°C
• Material: Meerestaugliche, kupferfreie Aluminiumlegierung, Epoxidpulverbeschichtet
• Gewicht: 7,8 Kg – 12,0 Kg je nach Modell
• Abmessungen: 293 x 388 x 220 mm – 443 x 388 x 220 mm je nach Modell
• Photovoltaikmodul: Zertifiziertes 30 W PV‑Modul (Unterstützung für bis zu zwei 30 W Module parallel)
• Batterie: Interne 12,8 V LiFePO₄‑Wiederaufladbatterie; verfügbar in 15 Ah oder 20 Ah
• Autonomie: Ausgelegt auf ~36 Stunden Batteriekapazität ohne Sonneneinstrahlung (typische Last)
• Thermisches Design: Stranggepresstes Aluminiumgehäuse mit integrierten Kühlrippen; weiße Epoxidbeschichtung zur Reduzierung der solaren Wärmeaufnahme
• Schutzart: IP66 / NEMA 4
