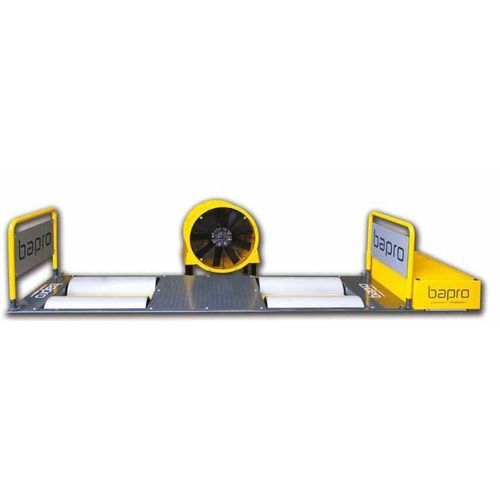

Mechanisches Kraftmessgerät 2WD - BPA-2R S

für Einphasenmotor

Beschreibung
Die S‑Serie ist ein Rollenleistungsprüfstand für Standard‑Kfz‑Werkstätten und Prüfstrecken. Sie verfügt über gerändelte Rollen (CNC‑Finish) für hohe Traktion und präzise Messungen. Das Modell BPA-2R S ist eine 2WD‑Ausführung, aufrüstbar auf 4WD, und wird von Herstellern von Elektrofahrzeugen eingesetzt.

Mechanische Merkmale:

• Rollendurchmesser: 240 mm
• Rollenbreite: 660 mm
• Auswuchtqualität: G 2.5
• Mechanik laserjustiert
• Gesamtabmessungen (mechanisch): 1132 x 3130 x 360 mm
• Max. Gewicht pro Achse: 2.000 kg

Leistungsdaten:

• Höchstgeschwindigkeit: 250 km/h
• Maximal messbare Leistung: 400 HP

Netzanschluss:

• Dyno Spannung: einphasig 230 VAC
• Ventilator: 3/N/PE 400 VAC
• Frequenz: 50 Hz
• Sicherungen: 16 A
• Druckluft: 6 bar

Vorteile:

• Kürzere Reparaturzeiten dank präziser Diagnose
• Effektive Nutzung vorhandener Werkstattinstrumente (Diagnosegeräte, Gasanalysator)
• Vermeidet Risiken durch Straßentests (Verkehr, Unfälle, Bußgelder)
• Zertifizierbare Ergebnisse zur Leistungsüberprüfung
• Steigert Zubehörverkauf durch Ergebnisverifikation (Auspuff, Steuergeräte etc.)
• Unterstützt Gebrauchtwagenverkauf durch Motorzustandszertifizierung
• Fahrzeugcheck vor Gebrauchtwagengeschäften
• Vermietung für Tests und technische Prüfungen

Prüfprogramm:

• Überprüfung der Antriebseinheit (Kupplungsrutsch)
• Power‑Step‑Test
• Power‑Sweep‑Test
• Prüfung Kühlsystem (Kühler, Lüftersensor, Thermostatventil)
• Diagnose mit Gasanalysator unter Last
• Fahrzeugtest mit konstanter Geschwindigkeit
• Fahrzeugtest mit konstanter Kraft
• Fahrzeugtest mit konstanter Last
• Straßensimulation (Steigung, Luftwiderstand, Gewicht)
• Fahrzeugtest bei konstanter Drehzahl
• Dauerlaufprüfungen
• Motorabstimmung über alle Drehzahlen
• Diagnose mittels Scantool während Straßensimulation

Standardfunktionen

• Wirbelstrombremse, 4 gerändelte Rollen (CNC‑Rändelung)
• Pneumatischer Fahrzeugheber mit integriertem Rollenschloss
• Voll funktionsfähige Verwaltungssoftware

Optionale Funktionen

• Doppel‑Belüftungssystem auf Rädern — 6 kW, Volumenstrom 44.000 m3/h
• Einzel‑Belüftungssystem auf Rädern — 3 kW, Volumenstrom 22.000 m3/h
• Lambda‑Kit: 5‑Draht Wideband‑Lambda‑Sonde mit Controller
• Laderampen aus Aluminium großer Breite (bei bodeninstalliertem Prüfstand erforderlich)
• Robuster Computerwagen mobil
• Proportionaler Lüfterdrehzahlregler
• Rollenabdeckungen
• PC und Display
• Sicherheitsausrüstung: Seitenbarrieren mit Logo‑Panels, Verzurrratschen, hochdämmende Ohrschützer
• OBDII‑Datenlesen und DTC‑Löschung ohne zusätzliche Hardware

Vergleichstabelle (Auszug)
Höchstgeschwindigkeit: BPA-2R HP = 360 km/h | BPA-4R HP = 360 km/h | BPT-2R = 200 km/h | BPA-2R S = 250 km/h | BPA-4R S = 250 km/h
Max. messbare Leistung: BPA-2R S = 400 HP
Rollendurchmesser: BPA-2R S = 240 mm | Rollenbreite: BPA-2R S = 660 mm
Auswuchtgrad: alle Modelle = G 2.5
Äquivalente Grundträgheit (BPA-2R S): 240 Kg
Abmessungen (BPA-2R S): 3070×870×310 mm — Bauhöhe: 360 mm — Gewicht: 2000 kg — Spannung: 220 V 50 Hz 1/N/PE

Technische Daten

• Modell / Serie: BPA-2R S (2WD)
• Rollendurchmesser: 240 mm
• Rollenbreite: 660 mm
• Auswuchtqualität: G 2.5
• Äquivalente Grundträgheit: 240 Kg
• Gesamtabmessungen (Produkttext): 1132 x 3130 x 360 mm
• Gesamtabmessungen (Vergleichstabelle): 3070 x 870 x 310 mm
• Höchstgeschwindigkeit: 250 km/h
• Max. messbare Leistung: 400 PS / 400 HP
• Max. Gewicht pro Achse: 2000 kg
• Netzanschluss: Dyno 230 VAC einphasig; Lüfter 3/N/PE 400 VAC; 50 Hz; Sicherungen 16 A
• Druckluft: 6 bar
