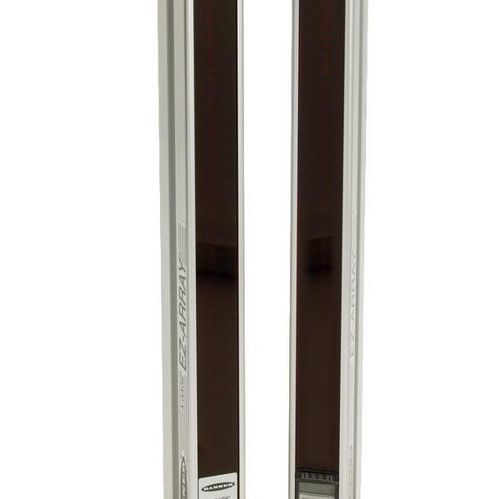

Eichungs-Lichtvorhang EZ-Array

MehrstrahlEinwegmit integriertem Controller

Übersicht
Die Mess-Lichtvorhänge EZ-Array bieten hochgeschwindige, präzise Prozessüberwachung, Profilmessung und Web-Guiding bei einfacher Montage. Die Steuerungsfunktionen sind im Empfänger integriert, sodass eine Basis-Konfiguration ohne separaten Controller, spezielle Software oder PC möglich ist. Modelle mit IO-Link, Modbus RTU und RS-485 sind erhältlich.

Hauptmerkmale

• Interfaces: IO-Link, Modbus RTU, RS-485
• Im Empfänger integrierter Controller zur Reduzierung der Systemkomplexität
• 14 Messmodi und 3 Scanverfahren für flexible Konfiguration
• Zwei analoge Ausgänge und zwei digitale Ausgänge sowie serielle Ausgangsoptionen
• Dicht beieinander angeordnete IR-Strahlen erfassen Objekte ab 5 mm; Kantenauflösung 2,5 mm
• Hoher Übertragungsgewinn für zuverlässige Erkennung undurchsichtiger Materialien
• Einfache Installation und Inbetriebnahme; unterschiedliche Kommunikationskonfigurationen verfügbar

Anwendungen

• Kanten- und Mittelzentrierung (Web guiding)
• Loop-Spannungsregelung
• Bohrungs-/Lochvermessung und Profilmessung
• Teilezählung sowie Inline-Größen- und Profilbestimmung
• Kartongrößenbestimmung und Dimensionierung auf Förderbändern
• Erkennung und Profilierung klarer oder kontrastarmer Objekte (Clear Object-Variante)
• Stammmessung, Entrindungskontrolle und andere Materialhandhabungs-/Inspektionsaufgaben

Varianten & Ausgänge

• IO-Link-Versionen für Sensorintegration
• Modbus RTU / RS-485-Versionen für serielle Kommunikation
• Analoge Ausgänge (2) für Messsignale
• Digitale Ausgänge (2) für Schaltfunktionen oder Status
• Serielle Ausgangsoptionen für direkte Datenkommunikation

Erkennung und Leistung

• Erfassungsbereich: bis zu 4 m
• Array-Höhen: 150 mm bis 2400 mm
• Minimale detektierbare Objektbreite: 5 mm
• Kantenauflösung: 2,5 mm
• Hohe Schaltfrequenz geeignet für Profilmessung, Web-Guiding und Hochdurchsatz-Inspektion

Weitere Produktinformationen

• Konfigurationsoptionen mit mehreren Messmodi und Scanverfahren zur Anpassung an verschiedene Anwendungen
• Clear-Object-Versionen verfügbar für transluzente Materialien und kurzreichweitige, kontrastarme Erkennung

Eigenschaften / technische Daten

• Produktfamilie: EZ-Array Series
• Funktion: Mess-Lichtvorhang / Mess-Array für Profilmessung und Web-Guiding
• Kommunikation: IO-Link, Modbus RTU, RS-485
• Ausgänge: 2 analoge Ausgänge, 2 digitale Ausgänge, serieller Ausgang
• Messmodi: 14 wählbare Modi
• Scanmethoden: 3 wählbare Methoden
• Erfassungsbereich: bis zu 4 m
• Array-Höhen: 150 mm bis 2400 mm
• Minimale detektierbare Objektbreite: 5 mm (Kantenauflösung 2,5 mm)
• Clear-Object-Varianten verfügbar für kontrastarme/transluzente Detektion
• Controller-Funktion im Empfänger integriert (Basis-Konfiguration ohne externen Controller)
