Klimakammer IPX series

LampenSpritzwasserRegen

Übersicht
Eine wasserdichte Prüfkammer aus Edelstahl, ausgelegt zur Durchführung von IP-Wassereintrittsprüfungen im Bereich IPX1–IPX6. Das System verfügt über einstellbare Durchflussregelung, geschlossenen Wasserkreislauf und einen integrierten Drehtisch zur Probenaufnahme.

Allgemeine Beschreibung

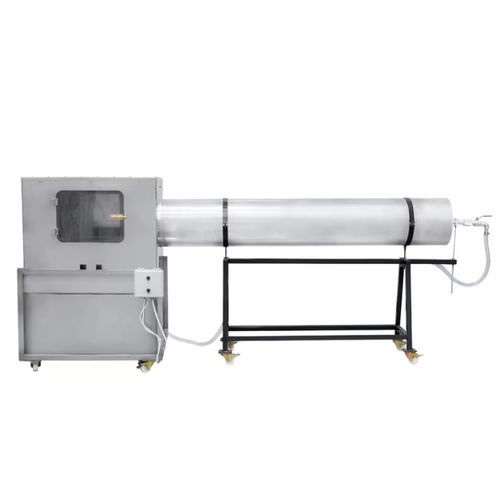

Das System besteht aus zwei Hauptbaugruppen: der Prüfkabine mit wasserdichtem Reservoir und der Abstandsrohr-Baugruppe. Der Drehtischdurchmesser wird kundenspezifisch festgelegt (Ø350–Ø500 mm). Die Kammer ist mit Innenbeleuchtung und einer Plexiglasscheibe zur Beobachtung ausgestattet. Das Abstandsrohr ist nominal Ø400 mm und 2,5 m lang; die Höhe lässt sich mittels Kurbel verstellen. Prüfarmaturen können manuell gewechselt werden. Die Baugruppe lässt sich mit geringem Aufwand positionieren und verriegeln.

Technische Daten (detailliert)

• Kammermaße: 1000 × 1000 × 1500 mm (B × L × H)
• Abstandsrohr-Baugruppemaße: 580 × 2500 × 1340 mm (B × L × H)
• Abstandsrohr nominal: Ø400 mm, Länge 2.5 m
• Drehtischdurchmesser: Ø350–Ø500 mm (kundenspezifisch)
• Getriebemotor: 400 V / 0.18 kW / 24 rpm
• Pumpe: 220 V / 1.1 kW / 0–120 L/min
• Elektrischer Anschluss: 380 V / 1.3 kW (220 V optional)
• Durchflussregelung: Durchflussmesser und Handventil; geschlossener Wasserkreislauf
• Beobachtung: Innenbeleuchtung und Plexiglasabdeckung

IPX1 Prüfbedingungen

• Wasser: Frischwasser oder reines Wasser
• Dauer: 10 Minuten
• Durchfluss: 0.25 L/min (über Durchflussmesser überwacht und per Ventil eingestellt)
• Drehzahl: 1 rpm
• Druck & Temperatur: Atmosphärendruck / Raumtemperatur
• Abstand: mindestens 200 mm zwischen Tropfwanne und Prüfmuster

IPX2 Prüfbedingungen

• Wasser: Frischwasser oder reines Wasser
• Dauer: 10 Minuten (4 × 2.5 min)
• Durchfluss: 0.75 L/min (überwacht und eingestellt)
• Neigung/Rotation: feste Neigung 15°, keine Rotation
• Druck & Temperatur: Atmosphärendruck / Raumtemperatur
• Abstand: mindestens 200 mm zwischen Tropfwanne und Prüfmuster

IPX3 Prüfbedingungen

• Wasser: Frischwasser oder reines Wasser
• Dauer: 5 Minuten
• Durchfluss: 10 L/min ±5% (Momentandurchfluss überwacht und angepasst)
• Drehzahl: 10 rpm (optional)
• Rohrdrehwinkel: ±60° (insgesamt 120°)
• Druck & Temperatur: Atmosphärendruck / Raumtemperatur
• Abstand: ca. 300 mm zwischen schwingendem Rohr und Prüfmuster

IPX4 Prüfbedingungen

• Wasser: Frischwasser oder reines Wasser
• Dauer: 10 Minuten
• Durchfluss: 10 L/min ±5% (Momentandurchfluss überwacht und angepasst)
• Drehzahl: 10 rpm (optional)
• Rohrdrehwinkel: ±120° (insgesamt 240°)
• Druck & Temperatur: Atmosphärendruck / Raumtemperatur
• Abstand: ca. 300 mm zwischen schwingendem Rohr und Prüfmuster

IPX5 Prüfbedingungen

• Wasser: Frischwasser oder reines Wasser
• Dauer: 3 Minuten
• Durchfluss: 12.5 L/min ±5% (Momentandurchfluss überwacht und angepasst)
• Drehzahl: 20 rpm
• Druck & Temperatur: Atmosphärendruck / Raumtemperatur
• Abstand: Düse zum Prüfmuster zwischen 2.5 m und 3 m

IPX6 Prüfbedingungen

• Wasser: Frischwasser oder reines Wasser
• Dauer: 3 Minuten
• Durchfluss: 100 L/min ±5% (Momentandurchfluss überwacht und angepasst)
• Drehzahl: 20 rpm
• Druck & Temperatur: Atmosphärendruck / Raumtemperatur
• Abstand: Düse zum Prüfmuster zwischen 2.5 m und 3 m

Bewertungskriterien

• Nach dem Trocknen das Innere auf Wasser oder Feuchtigkeit prüfen
• Es darf keine Feuchtigkeit im Inneren des Prüflings vorhanden sein
• Elektronische Bauteile müssen voll funktionsfähig bleiben
• Keine durch Druck verursachten Verformungen

Wesentliche Merkmale / Technische Highlights

• Prüfbereich: IPX1 bis IPX6
• Edelstahl-Wasserbehälter, dicht, mit integriertem Drehtisch
• Einstellbarer Drehtisch Ø350–Ø500 mm
• Abstandsrohr Ø400 mm, Nennlänge 2.5 m
• Geschlossener Kreislauf, Durchflussmesser und Handventil für präzise Durchflussregelung
• Innenbeleuchtung und Plexiglasabdeckung zur visuellen Inspektion
