Schrägverzahntes Getriebe

PräzisionHochleistungmit hoher Drehzahl

Übersicht

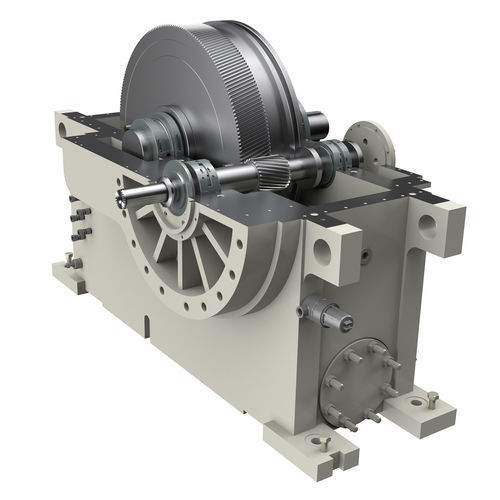

Die integralen Getriebelösungen von Lufkin Gears sind kundenspezifisch konstruierte Getriebe für hohe Leistung, Belastbarkeit und Langzeitzuverlässigkeit. Jede Einheit wird mit umfassender ingenieurtechnischer Unterstützung geliefert, um komplexe Konstruktions- und Integrationsanforderungen zu erfüllen. Diese Getriebe können schwere Laufradgehäuse tragen und gleichzeitig Vibrationen minimieren und lassen sich bei Bedarf nach API 613 und API 617 sowie mit ATEX-Optionen auslegen.

Vorteile

• Über 100 Jahre Ingenieurwissen, Innovation, Feldeinsatz-Erfahrung und kundenspezifische Lösungen weltweit
• Hohe Steifigkeit, ultrakompakte Bauweise mit reduziertem Gewicht und sehr geringen Schall- und Schwingungseigenschaften
• Anpassungsoptionen für hohe Flexibilität bei der Integration in komplexe Wellenstrangkonfigurationen

Eigenschaften

• Integrale oder aufgeschrumpfte Hälse, die sehr hohe Gleitgeschwindigkeiten aushalten und gleichzeitig externe Prozesskräfte aufnehmen
• Räderwellen können mit Hirth-Zähnen geliefert werden; integrierte, wellengetriebene Ölpumpenoptionen zur Sicherstellung der Schmierung unter allen Betriebsbedingungen
• Entwurfs- und Leistungsvalidierung durch Rotordynamik (einschließlich Kreuzkopplung von Laufrädern), FEM-Analyse (Gehäusemodalanalyse) und spezifische Laufprüfungen

Anwendungen

• Luft- und Gasverdichtung mit Elektromotor- oder Turbinenantrieben; geeignet für Energierückgewinnung mit Turboexpandern, die Generatoren antreiben
• Radzahngeschwindigkeiten bis zu 50.000 U/min; Leistungsübertragung bis zu 25 MW; Übersetzungen bis zu 15:1
• Anwendbar in der chemischen und Öl- & Gas-Industrie, einschließlich Gasverdichtung, Luftzerlegung, Stromerzeugung und CO2-Abscheidung

Zahnprofile und Druckring
Üblicherweise wird eine einsträngige Schraubenverzahnung verwendet, um die axiale Verlagerung besser zu kontrollieren; bei Bedarf sind doppelt geschraubte Varianten möglich. Einsträngige Ausführungen verwenden integrale oder aufgeschrumpfte Druckringe, um redundante Schublager an hochdrehenden Ritzeln zu vermeiden. Zahnräder sind präzisionsgeschliffen und können zur Korrektur von Torsions- und Biege-Kontaktfehlern modifiziert werden. Wärmebehandlungen umfassen Einsatzhärtung, Nitrieren oder Vergüten nach Bedarf.

Gehäuse
Gehäuse werden kundenspezifisch ausgelegt und mittels FEM validiert, um Montage- und Belastungsanforderungen turboenergetischer Anlagen zu erfüllen. Gehäuseabdeckungen können so gestaltet werden, dass sie demontiert werden können, ohne das Laufradgehäuse zu entfernen. Lager können intern fixiert werden, sodass Zahnelemente an Ort und Stelle bleiben, wenn die Abdeckung entfernt wird. Gehäuse werden aus schweren Stahlblechen gefertigt für Steifigkeit und lange Lebensdauer. Ölpumpen-Montagelösungen sind wahlweise wellengetrieben oder exzentrisch am Gehäuse montierbar.

Lager
Verschiedene Lagerdesign-Optionen sind verfügbar, darunter Gleitlager, Kegelrand-Schublager, tilting-pad Gleitlager, tilting-pad Schublager und integrale Squeeze-Film-Dämpferlager.

Stabilität
Die Einheiten werden auf Stabilität ausgelegt, indem Ritzel so abgestimmt werden, dass sie außerhalb kritischer Drehzahlen arbeiten. Die Auslegung umfasst die Festlegung von Massen-/Trägheitsanforderungen von Laufrädern und Dichtungen sowie Kopplungsdaten zwischen Laufrädern, um einen störungsfreien Betrieb sicherzustellen. Unbedämpfte, bedämpfte und Stabilitätsanalysen können gemäß API 613 und API 617 bereitgestellt werden.

Zustandsüberwachung
Zustandsüberwachungslösungen wie Bently Nevada (oder gleichwertig) können an allen Wellen angebracht werden, um radiale und axiale Vibrationen sowie Phasenwinkel zu überwachen. Magnetische Drehzahlsensoren können zur Erfassung von Zahnimpulsen oder eines Zahnrads mit spezifischer Zahnzahl montiert werden. Eingebettete einfache und doppelte RTDs oder Thermoelemente werden zur Lagertemperaturüberwachung verwendet.

Technische Daten

• Modell / Bezeichnung: Integrally Geared Solutions
• Ritzeldrehzahl: bis zu 50.000 U/min
• Leistungsübertragung: bis zu 25 MW
• Max. Übersetzung: bis zu 15:1
• Normen: Auslegung nach API 613, API 617 möglich; ATEX-Optionen verfügbar
• Zahnräder: einsträngig (typisch) oder doppelt geschraubt
• Druckring: integral oder aufgeschrumpft
• Werkstoffe & Wärmebehandlung: Einsatzhärtung, Nitrieren, Vergüten nach Bedarf
• Lageroptionen: Gleitlager, Kegelrand-Schublager, tilting-pad Lager, tilting-pad Schublager, integraler Squeeze-Film-Dämpfer
• Validierung & Analyse: Rotordynamik, FEM (Gehäusemodalanalyse), Laufprüfungen; ungedämpfte/gedämpfte Stabilitätsanalysen verfügbar
• Zustandsüberwachung: Vibrationssonden, Phasenerkennung, magnetische Drehzahlsensoren, RTD/Thermoelemente für Lagerüberwachung
