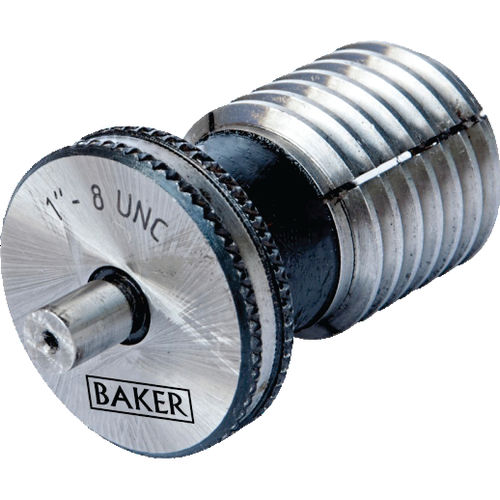

Gewindeschablone 1"- 8 UNC

Gewindeschablone
Gewindeschablone
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Beschreibung

Bäcker stellt Lochstandortstecker wie gezeigt her. Diese werden verwendet, um den Standort von kleinen Gewindebohrungen zu messen u. zu überprüfen. Dieses ist ein perfektes Messgerät, zum von Eigenschaften auf Durchbruch zum Neigungsdurchmesser der Faden überzuprüfen. Diese geben einen festen Lokalisierungsgriff, ohne die Schulter des Steckers zu ziehen oben gegen das Lochgesicht, das folglich Rechtwinkligkeitsfehler vermeidet. Lochstandortstecker sind allgemein verwendet, den Standort von Gewindebohrungen zu messen. Es ist schwierig, den Standort von den Gewindebohrungen genau zu messen, die herkömmliche Methoden anwenden; d.h. CMM oder Anzeigeart Instrumente. Lochstandortstecker werden absichtlich mit dem Neigungsdurchmesser hergestellt, der Überformat-, dann slitted ist, mit dem Ergebnis des verlegten einstürzenden Abschnitts beim eingeschraubt werden der Gewindebohrung. Der Lochstandortstecker schraubt herein fest und findet auf dem Neigungsdurchmesser der Gewindebohrung. Ein Maß kann vom Bezugspunkt zum zylinderförmigen Durchmesser auf dem Lochstandortstecker dann genommen werden, um Standort zu bestimmen. Für sehr kleine Größen ist der Stecker nicht slitted, aber der Faden wird mit einer allmählichen Verjüngung hergestellt, die oben auf den Faden zuschließt. Positiver Griff auf Flanken unabhängig davon Lochgröße. Schaftdurchmesser 6,35 Millimeter wird innerhalb des ± 0,0025 Millimeter aufrechterhalten. Der Schaft ist zum verlegten Teil innerhalb 0,0025 Millimeters konzentrisch. Verfügbar in den metrischen u. vereinheitlichten Größen. Metrische Größen M6 u. sind oben slitted. Vereinheitlichte Größen nicht 12 u. sind oben slitted.

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.
