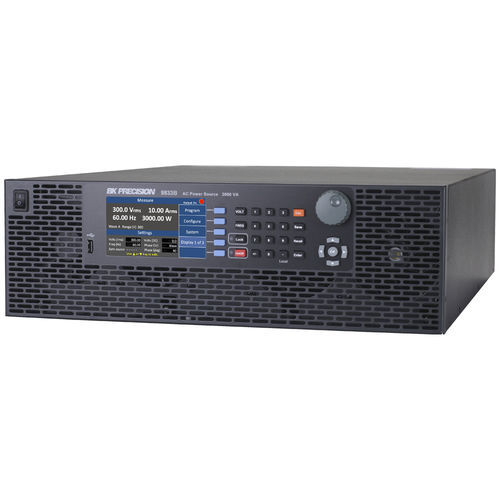

Die programmierbaren AC-Stromquellen der Serie 9830B bieten eine hohe Leistung und eine geringe Gesamtverzerrung in einem 3U-Formfaktor. Die Hinzufügung von positiven und negativen DC-Offset-Spannungen erweitert die AC-Fähigkeiten für den Betrieb in DC- und AC+DC-Ausgangskopplungsmodi. Der Benutzer kann integrierte und benutzerdefinierte harmonische Wellenformen oder Standard-Sinus-, Rechteck- oder Clipped-Sinus-Ausgänge wählen.
3-Phasen-Leistung kann durch den Anschluss von 3 Geräten desselben Modells in einer Master- und Slave-Konfiguration unter Verwendung der optionalen 3-Phasen-Synchronisationsadapter erreicht werden. Der Frequenzbereich ist im 3-Phasen-Modus von 45 bis 600 Hz einstellbar.
Merkmale und Vorteile
Niedriger Gesamtklirrfaktor gemäß IEC 61000-3-2
Umfassende Messfunktionen Vrms, Arms, Vdc, +Apk, -Apk, Einschaltstrom, Frequenz, Leistungsfaktor, Scheinleistung, Blindleistung, Wirkleistung und Scheitelfaktor
0.98 Leistungsfaktor an der AC-Eingangsstufe
Eingebaute Standard-Wellenformen Sinus, Rechteck und geclippter Sinus
30 eingebaute THD-Wellenformen
Verstärkermodus mit 1,2 kHz Bandbreite zur Erzeugung von benutzerdefinierten Arbiträrsignalen
Schritt-, Listen- und Impulsmodus zur Erzeugung von Simulationen von Netzstörungen (PLD)
Der Listenmodus unterstützt 10 benutzerdefinierte Programme mit bis zu 100 programmierbaren Schritten
Generieren von benutzerdefinierten harmonischen Wellenformen auf einem PC und Herunterladen in die 5 nichtflüchtigen Speicherplätze des Geräts
Digitaler E/A-Anschluss mit Unterstützung für externe Trigger, Transientenanzeige, Fehlerstatusanzeige, Fernsperre, RS232 und Programmierschnittstelle für externe Analogausgangspegel
---
