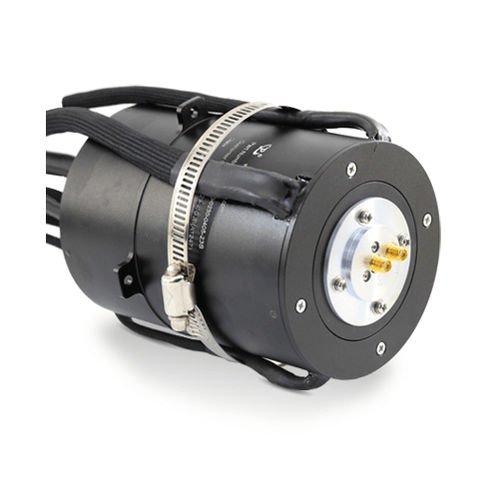

Koaxialer Schleifring Koaxial-Schleifring / COAX-Slip Rings rotarX by B-COMMAND
zur Leistungs- und SignalübertragungHybridfür Robotik

koaxialer Schleifring
koaxialer Schleifring
koaxialer Schleifring
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
zur Leistungs- und Signalübertragung, Hybrid
Anwendung
für Robotik, für medizinische Geräte, für Radarantennen, für militärische Anwendungen, für Kamera
Material
Aluminium
Weitere Eigenschaft
kompakt, mit Goldkontakten, maßgefertigt, mit hoher Drehzahl, modular, mit Faserbürsten, Hochfrequenz, koaxial
Spannung

440 V

Primärstrom

Max: 10 A

Min: 5 A

Rotationsgeschwindigkeit

Max: 150 rpm
(942 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Anzahl der Kanäle

Max: 72 unit

Min: 2 unit

Beschreibung

Die Hybrid-Schleifringe mit koaxialer Übertragung werden auch als Hochfrequenz-Schleifringe oder Koaxial-Schleifringe bezeichnet. Die Schleifringe dienen zur kontinuierlichen Übertragung von Hochfrequenz- und Hochgeschwindigkeitssignalen zwischen festen und rotierenden Teilen. Die Hybrid-Schleifringe können mit 1 bis max. 4 Koaxialleitungen und 72 Standard-Elektroleitungen ausgestattet werden. Die elektrischen Leitungen können als max. 36 Leistungsleitungen mit 10A oder 72 Signalleitungen mit max. 5A bestückt werden. Das Gehäuse besteht aus massivem Aluminium und bietet hiermit maximalen Schutz für die Komponenten der Leustungs- und Signalübertragungen. Hybrid-Schleifringe für die elektrische Übertragung kombinieren die fortschrittlichste Faserbürstentechnologie mit Edelmetall- oder Gold-zu-Gold-Multikontakten, sie bieten geringes elektrisches Rauschen für die Übertragung von Feldbussen mit hoher Datenrate, niedrigen Kontaktdruck für eine lange Lebensdauer und sind wartungsfrei. Wir bieten standardisiertes & modularisiertes Design und vollständig anpassbare Produkte entsprechend den speziellen Anforderungen der Kunden in verschiedenen Anwendungen. Wenn Sie spezielle kundenspezifische Anforderungen haben, beraten wir Sie gerne, um die am besten geeignete Empfehlung für Ihre Spezifikation zu erstellen.

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.
