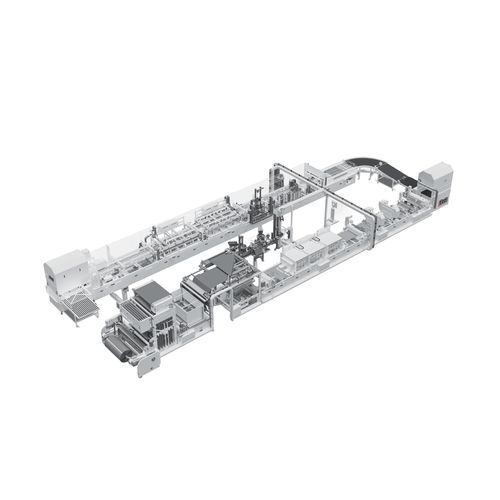

Kunststoff-Kunststoffbeutelmaschine SFB 8E -L +FZ

automatisch

Übersicht
Seitenfaltenbeutel (Quad‑Seal) sind flexible Beutel aus laminierter Folie. Sie bieten eine stabile Beutelform, Druckbarkeit auf bis zu fünf Seiten und eignen sich besonders für trockene Produkte wie Tiernahrung im Bereich 1 kg bis 25 kg.

Prozess und Maschinenkonzept
Die Maschinen sind für die Verarbeitung von Mono‑Material ausgelegt und arbeiten typischerweise von einer Rolle in Längsproduktion. Fortschrittliche Regelalgorithmen gewährleisten präzises Tracking in Maschinenrichtung, automatische Positioniersysteme zentrieren die Folie quer zur Laufrichtung zur Maximierung der Präzision und Reduzierung von Ausschuss. Stabile Bahnführung unterstützt effiziente Materialnutzung und Mono‑PE‑Anwendungen.

Modularität und Optionen
Die modulare Maschinenarchitektur erlaubt die Integration zahlreicher Inline‑Optionen und kundenspezifischer Einheiten, wodurch schnelle Anpassungen an Marktanforderungen möglich sind.

• Tragegriffe in der Seitenfalte
• Stanzungen und Perforationen
• Aufbringung von Flat‑bottom‑Patches
• Verschiedene Wiederverschluss‑Systeme und automatische Öffner

Wiederverschlüsse
Es werden zwei Hauptkonzepte unterschieden:

• Front‑Wiederverschluss: Auf das flache Folienband appliziert und ausschließlich an der Vorderseite des Beutels verschweißt; typisch für kleinere Formate, aber auch für größere Beutel einsetzbar (z. B. Reißverschlüsse, Front‑Slider). Die Abfüllung wird nicht beeinträchtigt.
• Top‑Wiederverschluss: Reißverschluss, Hook‑to‑Hook oder Top‑Slider, verschweißt auf Vorder‑ und Rückseite. Die Seitenfalte wird vor dem Aufbringen des Wiederverschlusses geschlossen (Single‑Lip). Maschinen besitzen Inline‑Öffner für Fülllinien.

Betrieb, HMI und Formatwechsel
Eine klare HMI mit Rezeptverwaltung, gut zugängliche Komponenten und automatische Positioniersysteme vereinfachen Betrieb und Wartung. Halbautomatische Formatwechsel und automatische Positionierung tragen zu kurzen Rüstzeiten bei (typisch < 60 Minuten, abhängig von der Konfiguration).

Produktionsarten
Sowohl Längs‑ als auch Querproduktion sind verfügbar: Längsproduktion (ab 1 Rolle) empfiehlt sich für große Formate bis 1.000 mm und Mono‑Materialien; Querlayouts stehen für spezifische Aufgaben zur Verfügung und für Beutellängen bis 500 mm (kleine Querproduktion) und bis 1.000 mm (große Querproduktion) bzw. 490 mm in 2‑up Konfiguration für doppelte Ausbringung.

Flachbodenbeutel
Flachbodenbeutel lassen sich in der Längsproduktion durch Aufbringung eines zusätzlichen Patches herstellen, wodurch große Flachbodenformate bis 1.000 mm mit geringeren Ausschussraten im Vergleich zu herkömmlichen Querprozessen möglich sind.

Anwendungen und Mehrwert
Vorteile: effiziente Materialnutzung, hohe Formstabilität, Mehrseiten‑Druckfähigkeit, maximale Flexibilität durch modulare Bauweise sowie Integration in Abfüll‑ und Robotiksysteme. Optionen umfassen fortschrittliche Bandspannungsregelung, Non‑Stop‑Funktionen, Kameramonitoring, Robotikintegration und Datenschnittstellen (z. B. OPC UA).

Technische Daten (Beispiele)

• Beutelbreite (Beispiel): 230 - 450 mm
• Beutellänge (Beispiel): 170 - 1000 mm
• Seitenfalte (offen): 60 - 200 mm
• Typische Produktion: Längsproduktion ab 1 Rolle (Querlayouts verfügbar)
• Hauptanwendung: Tiernahrungsverpackung, 1 kg – 25 kg
• Rüstzeit: typ. < 60 Minuten (abhängig von der Ausstattung)
• Maschinenmerkmale: shaftless Unwinder, kontinuierliche Seitenfalte, semi‑automatischer Formatwechsel, präzise Bahnführung, zuverlässige Schweiß‑ & Schneidprozesse, automatischer Öffner für Wiederverschlüsse, automatische Positionierung, fortschrittliche Steuerungen
• Inline‑Optionen: Front‑/Top‑Wiederverschlüsse (Reißverschlüsse, Slider, Hook‑to‑Hook), Inline‑Öffner, Tragegriffe, Stanzungen, Perforation, Flat‑bottom‑Patch
• Qualität & Monitoring: HMI mit Rezeptverwaltung, Kameramonitoring, Qualitätsoptionen, Datenexport (z. B. OPC UA)
