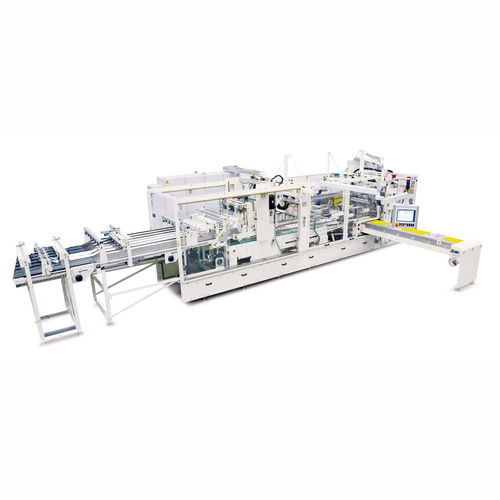

Horizontale Absackmaschine BF60C

automatischfür die Lebensmittelindustrie

Kurzbeschreibung
Der Beutelfüller BF 60C von B&B Verpackungstechnik ist eine automatische Beutelverpackungsanlage für Toilettenpapier, Falzhandtücher (C‑fold) und Küchenrollen. Das modulare System verarbeitet mehrspurige Zuführungen (typisch 4 Spuren), gruppiert Produkte in programmierten Formationen und schiebt sie in vorgefertigte Beutel auf Wickets. Beutel werden über Vakuumarme vereinzelt und geöffnet, gefaltet und quer verschweißt; Folienreste werden abgesaugt für einen sauberen Prozessabschluss.

Aufbau und Konstruktion
Die Anlage ist als modularer Baukasten mit stabilem Grundrahmen, höhenverstellbaren Füßen und großen transparenten Schutztüren mit Verriegelungen ausgeführt. Alle Sicherheitsvorrichtungen entsprechen CE‑Anforderungen. Zentrale Einstellungen und rezeptbasierte Reproduzierbarkeit ermöglichen schnelle Formatwechsel. Servoantriebe betreiben Füllmaul, Hubbewegungen und Transportfunktionen. Das Beutelmagazin bietet mehrere Stapelplätze und eine servoangetriebene Vorschubkette, einstellbar auf unterschiedliche Beutelbreiten.

Wesentliche Maschinenfunktionen

• Zuführung und Formung: Mehrspurige Übergabe (Standard 4 Spuren) mit Gruppierung der Produkte in definierte Packformationen vor dem Haupteinschub.
• Einschubmaul & Vakuumbeutelöffnung: Beutelöffnungsstation mit Vakuumbeutelöffner, servoangetriebenem Füllmaul, programmierbarer Hubhöhe und Öffnungswinkel; Stauerkennung über Drehmomentbegrenzung; formatpositionen per Software reproduzierbar.
• Beutelmagazin BF 60: Drei oder sechs Beutelstapelplätze, servo‑motorische Hubstation, Beutelabfrage, schneller Beutelwechsel über Mitnehmerkette; einstellbar für verschiedene Beutelbreiten.
• Querschweißung mit Einfaltung: Ausführung für ein‑ und doppelspurigen Betrieb mit prozesssicherem Falten und Querschweißen; Absaugung der Folienreste.
• Transport & Übergabe: Servoangetriebene Stabkettentransporte und Gurtförderer für präzise Formationsübernahme und Längenverstellung je nach Beuteltiefe; Geschwindigkeitsregelung über Frequenzumrichter.

Technische Details (Zusammenfassung)
Modulare, erweiterbare Konzepte passen die Anlage an neue Produkte oder Marktanforderungen an; flexible Lösungen für individuelle Produktionsanforderungen.

Anwendungsbereiche
Optimiertes Verpacken von Tissue‑ und Hygieneprodukten einschließlich Falzhandtüchern/Servietten, Rollen und Multipacks; geeignet für Tissue, Hygienepapier und verwandte Formate.

Leistung & Optionen
Die Leistung hängt vom Rollenformat und der Packformation ab; typische Bereiche (modell‑ und produktabhängig) ca. 20–120 Packs/min. Beutelformate werden an Verpackungsmaße (Rollendurchmesser, Höhe, Reihen/Lagen) angepasst. Optionen: automatische Beutelausgabe/‑öffnung, Einlauf‑Puffer, Packgruppierung, Zipper/Tragegriff‑Beutel, Druck/Etikettierstationen und Dichtigkeitsprüfung.

Qualität, Rüsten und Sicherheit
Formatwechsel per Rezepturen (Packmuster, Beuteldimensionen, Kompression) und werkzeugfreie Einstellungen über HMI. Qualitätssicherung durch formstabile Verpackung, kontrolliertes Einschieben und sauberes Schweißen; Kameras/Sensorik für Anwesenheits‑ und Lageprüfung. Sicherheitsmerkmale: verriegelbare Schutzverkleidungen, Notausschalter und CE‑konforme Sicherheitssteuerung; Drehmomentbegrenzung und Folienrestabsaugung reduzieren Störungen und Ausschuss.

Charactéristiques / spécifications techniques

• Modell: BF 60C
• Hersteller / Marke: B&B Verpackungstechnik
• Anwendung: Toilettenpapier, Küchen-/Haushaltsrollen, Tissue‑Papier, Bündel von Falzhandtüchern/Servietten, Tissue‑Boxen/Mulitpacks
• Mehrspurigkeit: typischerweise 4 Spuren (mehrspurige Übergabe und Gruppierung)
• Beutelmagazin: 3 oder 6 Stapelplätze; servo‑motorische Hubstation; Mitnehmerkette für schnellen Beutelwechsel; einstellbar
• Beutelöffnung: Vakuumarme (Vakuumbeutelöffner) zum Vereinzeln und Öffnen
• Einschub: Haupteinschub in vorgefertigte Beutel auf Wickets
• Verschluss: Querschweißung mit Einfaltung über Schweißturm; Folienrest‑Absaugung
• Steuerung: programmseitige Reproduzierbarkeit von Formatpositionen; Rezeptverwaltung für Rüstvorgänge
• Sicherheit: transparente Schutzverkleidungen mit Verriegelungen, Notausschalter, CE‑konform
• Qualitätssicherung: Anwesenheits‑ und Lagekontrolle via Kameras/Sensorik möglich
• Optionale Module: Einlauf‑Puffer, Packgruppierung, Zipper/Tragegriff‑Beutel, Druck/Etikettierstation, Dichtigkeitsprüfung
• Verpackte Produkttypen: Toilettenpapier, Küchen-/Haushaltsrollen, Taschentuch‑ und Papierhandtuch‑Bundles, Falzhandtücher
