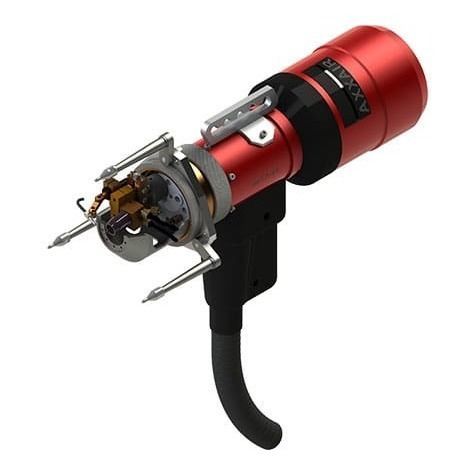

Orbitalschweißkopf SATP-80X

wassergekühltRohr-in-BodenGTAW

Überblick
Der SATP-80X ist ein vollständig wassergekühlter Orbitalschweißkopf für Rohr‑an‑Rohrboden‑Verbindungen, entwickelt für wirtschaftliche und zuverlässige Montage von Rohren an Rohrböden in Wärmetauschern und Prozessanlagen. Kompatibel mit Edelstahl, Titan und Kohlenstoffstahl und einsetzbar in Branchen wie Luftfahrt, Lebensmittelverarbeitung und Energieerzeugung.

Hauptmerkmale
ROHR-AUSSENDURCHMESSERBEREICH: 0,47 – 3,23" / 12 – 82 mm
KÜHLSYSTEM: Wassergekühlt
FUNKTION: Orbitales WIG-Schweißen
MAX. SCHWEßSTROM: 200 A
GEWICHT (ohne Rolle): 7,5 kg

Produktvorteile

• Für orbitales WIG-Schweißen von Rohr‑an‑Rohrboden‑Verbindungen in Wärmetauschern und Prozessanlagen ausgelegt
• Unterstützt Rohraussendurchmesser von 12 bis 82 mm (0,47 – 3,23") und Innendurchmesser von 10 bis 78 mm (0,39 – 3,07")
• Vollständig wassergekühlter Kopf bis 200 A für stabile, kontinuierliche Schweißleistung
• Integrierter, rotierender Drahtspender für gleichmäßige Zufuhr des Füllmaterials
• Drahtvorschub unterstützt 0,8 mm Draht bei bis zu 200 cm/min
• Schwenkbarer, wassergekühlter Kopf mit schwenkbarem Draht für bessere Zugänglichkeit und Positionierung
• Präzisionsdorn mit federbelasteter Kugelzentrierung für exakte Ausrichtung und konzentrisches Spannen von innen
• Verstellbare Anschläge für erhöhte Stabilität und Wiederholgenauigkeit
• Leichtes Design (7,5 kg) zur Verbesserung der Handhabung und Bedienkontrolle
• Kompatibel mit SAXX-Stromquelle für erweitertes Prozess‑Controlling

Technische Daten (Tabelle)
Artikelnummer: SATP-80X
Beschreibung: Rohr‑an‑Rohrboden‑Schweißkopf, geliefert mit Drahtzuführung
Rohr-Außendurchmesser: 0,47 – 3,23" / 12 – 82 mm
Rohr-Innendurchmesser: 0,39 – 3,07" / 10 – 78 mm
Elektrodendurchmesser: 2,4 mm / 3/32"
Gewicht (ohne Rolle): 7,5 kg / 16,5 lbs
Drahtvorschub: Durchmesser: 0,8 mm (0,03"), Höchstgeschwindigkeit: 200 cm/min, Spule: D100 (1 kg)
Max. Schweißstrom: 200 A
Betriebstemperatur: 0°C bis +40°C (32°F bis 104°F)

Charakteristiken / Technische Spezifikationen

• Artikelnummer: SATP-80X
• Funktion: Orbitales WIG-Schweißen für Rohr‑an‑Rohrboden‑Verbindungen
• Kühlsystem: Wassergekühlt
• Rohr-Außendurchmesserbereich: 12 – 82 mm (0,47 – 3,23")
• Rohr-Innendurchmesserbereich: 10 – 78 mm (0,39 – 3,07")
• Elektrodendurchmesser: 2,4 mm (3/32")
• Gewicht (ohne Rolle): 7,5 kg
• Drahtvorschub: 0,8 mm Draht, max. 200 cm/min, Spule D100 (1 kg)
• Max. Schweißstrom: 200 A
• Betriebstemperatur: 0°C bis +40°C
