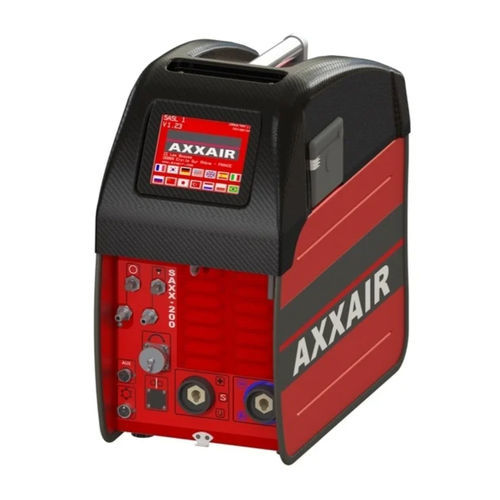

Orbital-Schweißstromversorgung SAXX-200

WIGeinphasigDC

Beschreibung
Die Orbitalschweißstromquelle SAXX-200 liefert eine DC-Ausgangsleistung von 200 A in einem kompakten, tragbaren Gehäuse und ist für präzise Orbitalschweißanwendungen ausgelegt. Ausgestattet mit einem 5,7-Zoll-Farb-Touchscreen und einer intuitiven Programmierschnittstelle bietet sie automatische Parameterberechnung und geführte Einrichtung zur Reduzierung der Rüstzeit und von Bedienfehlern.

Funktionen & Datenerfassung
Fortschrittliche Datenerfassung und Rückverfolgbarkeit: Schweißprogramme und Parameterprotokolle können auf USB gespeichert und exportiert werden. Industrie 4.0-Konnektivität über Ethernet und optionales WLAN ermöglicht Fernsteuerung und -überwachung per Proface Remote HMI-App. Integrierter Drucker und WeldReport-Software unterstützen bedarfsorientierte Berichte und WPS-Export für vollständige Prozessrückverfolgbarkeit.

Produktvorteile

• Intuitive Programmierung mit automatischer Parameterberechnung und geführter Unterstützung zur Verkürzung der Einrichtungszeit und Reduzierung von Bedienfehlern
• 5,7-Zoll-Farb-Touchscreen mit mehrsprachiger Benutzeroberfläche
• Kompaktes, tragbares Design mit integriertem Tragegriff für Werkstatt- und Feldeinsatz
• Integrierter Drucker zum Ausdrucken von Schweißprogrammen und aktuellen Parametern für Dokumentation und Rückverfolgbarkeit
• USB-Datenerfassung mit Speicher für bis zu 200 Schweißprogramme und sekundengenauer Parameterauswertung
• Echtzeitüberwachung und Datenaufzeichnung der Schweißparameter im Sekundentakt
• Fernsteuerung und -überwachung über Ethernet oder optionales WLAN mittels Proface Remote HMI-App
• Kompatibel mit AXXAIR und vielen führenden Orbitalschweißmarken über Adapter-Kits
• Integrierte Alarme für Lichtbogenspannung, Gasdurchfluss, Kühlflüssigkeit, Wechselrichterbetrieb und Motorisierungen
• Zwei unabhängige Gasleitungen (Schweißbrenner und optionale interne Gasdurchflussregelung)
• Optionaler Drahtvorschubanschluss für automatisierte Drahtzuführung
• Abnehmbare, werkzeugfreie Wasserkühlung (700 W) mit Mindestdurchflussalarm für Mobilität und einfache Wartung

Technische Daten (Kurz)
Beschreibung: Orbital-WIG-Schweißstromquelle, 200 A, Autoline
Art des Schweißstroms: DC
Versorgungsspannung: Einphasiger Netzanschluss mit Erdung, 110–230 V ±15 %, 50/60 Hz
Einschaltdauer: 200 A / 25 % bei 230 V | 140 A / 35 % bei 110 V | 115 A / 100 % bei 230 V | 100 A / 100 % bei 110 V
IP-Norm: IP21
Datenerfassung: USB-Stick, Speicherung und Export von Programmen und Protokollen
Alarme: Lichtbogenspannung, Gasdurchfluss, Kühlflüssigkeit, Wechselrichterbetrieb, Motorisierungen
Bildschirmgröße: 5,7" Farb-Touchscreen
Sprachen: Französisch, Englisch, Deutsch, Spanisch, Italienisch, Russisch, Chinesisch, Koreanisch, Japanisch, Türkisch, Niederländisch, Polnisch, Portugiesisch
Industrie 4.0-Anbindungen: Ethernet-Anschluss – WLAN optional

Merkmale / Spezifikationen

• Modell: SAXX-200 (200 A Orbitalschweißstromquelle)
• Schweißverfahren: Orbitales WIG (GTAW) in Gleichstrom
• Nennstrom: bis zu 200 A
• Versorgung: Einphasig 110–230 V ±15 %, 50/60 Hz
• Einschaltdauer: 200 A @ 25 % (230 V), 140 A @ 35 % (110 V), 115 A @ 100 % (230 V), 100 A @ 100 % (110 V)
• Schutzart: IP21
• Benutzeroberfläche: 5,7-Zoll-Farb-Touchscreen, mehrsprachig
• Programmspeicher: Bis zu 200 Schweißprogramme (USB-Backup/Export)
• Datenerfassung: Sekundengenaue Aufzeichnung der Schweißparameter; Export via USB; kompatibel mit WeldReport
• Drucker: Integrierter Drucker für Programm- und Parameterausdrucke
• Konnektivität: Ethernet standardmäßig; WLAN optional; Fernsteuerung per Remote HMI-App
• Alarmsystem: Lichtbogenspannung, Gasdurchfluss, Kühlflüssigkeit, Wechselrichterbetrieb, Motorstörungen
• Gasversorgung: Zwei unabhängige Gasleitungen mit optionaler interner Durchflussregelung
• Drahtvorschub: Optionaler Anschluss für automatisierten Drahtvorschub
• Kühlung: Abnehmbare, werkzeuglose Wasserkühlung 700 W, Mindestdurchflussalarm
