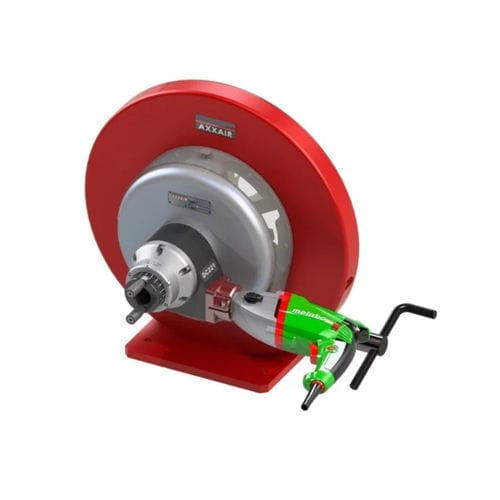

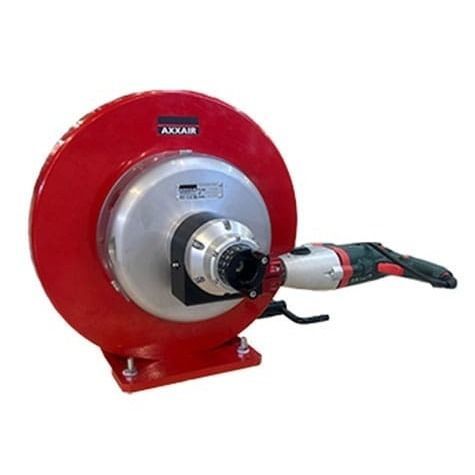

Tragbare Rohrplanmaschine DC221-BM

elektrisch

Beschreibung Die AXXAIR DC221-BM Rohrplan- und Abrichtmaschine mit konzentrischer Klemmung ist ein präzises orbitales Planbearbeitungsgerät für dünnwandige Rohre im Bereich 2 – 8,5" / 50 – 220 mm. Die Orbital-Planbearbeitung erzeugt rechtwinklige, gratfreie Rohrenden mit glatter Oberfläche, die für qualitativ hochwertiges Schweißen und Montage erforderlich sind. Das konzentrische Spannsystem (Satz von 6 Spannbacken aus Edelstahl) passt sich schnell an verschiedene Durchmesser an und schützt das Rohr beim Spannen.

Typische Anwendungsbereiche Geeignet für Luft- und Raumfahrt, Automobilindustrie, Pharma- und Halbleiterindustrie sowie weitere Branchen, in denen nach Schweißen vorbereitete Rohrenden erforderlich sind.

Produktvorteile

• Tragbares, leichtes Orbital-Planmodell, geeignet für Werkstatt- und Vor-Ort-Einsätze.
• Verfügbar in elektrischen Ausführungen (110 / 220 V).
• Konzentrisches Spannsystem mit 6 Edelstahlspannbacken bietet gleichbleibenden Schutz und einfache Anpassung der Durchmesser.
• Großer Öffnungswinkel des Dreharms, Nonius-Skala für präzisen Vorschub und verschiebbare Werkzeughalterung erleichtern Einrichtung und Durchmesserwechsel.
• Gratfreies Planbearbeiten, Kantenbrechen und Anfasen (30° & 45°) mit doppelseitigen HSS TiAlN-Wendeschneidplatten.
• Bis zu drei Werkzeuge gleichzeitig einsetzbar; Planbearbeitung und Anfasen in einem Arbeitsgang möglich.
• Optionaler Einbau auf AXXAIR-Werkbank mit höhenverstellbarer Arbeitsfläche.

Zusätzliche Produktdetails (Seiteninhalt) Die DC221-BM verwendet Orbital-Planbearbeitung und doppelseitige HSS TiAlN-beschichtete Wendeschneidplatten zur Verbesserung der Schneidstabilität und Hitzebeständigkeit. Sie akzeptiert dünnwandige Rohre und liefert gratfreie, schweißbereite Oberflächen. Die Maschine ist tragbar für Werkstatt und Vor-Ort-Einsatz.

Technische Daten

• BESCHREIBUNG: Elektrisch
• Artikelnummer: DC221-BM1 / DC221-BM2
• Durchmesserbereich: 2 – 8,5" / 50 – 220 mm
• Kapazität für Anfasen (Wandstärke): Bis zu 0,118" / 3,0 mm
• Mindestlänge des geraden Rohrabschnitts: 2,440" / 62 mm
• Leerlaufdrehzahl: Stufe 1: 12 – 72 U/min; Stufe 2: 34 – 207 U/min
• Leistung Elektromotor: 1300 Watt
• Spannung: 110 oder 220 Volt
• Frequenz: 50 / 60 Hz
• Max. Schallabstrahlung: 80 dB
• Vibrationspegel: < 2.5 m/s2
• Stückgewicht: 55 kg / 121,25 lbs
• Maschinenabmessungen: 16,83 x 24,66 x 19,80" / 427,5 x 626 x 503 mm
• Verpackungsmaße: 37 x 20,87 x 33,46" / 940 x 530 x 850 mm
• Verpackungsgewicht: 119 lbs / 54 kg
