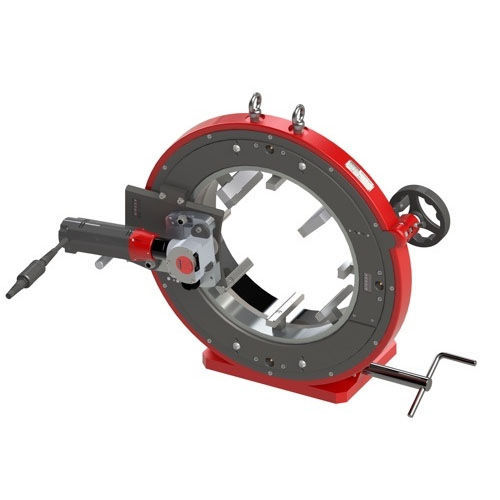

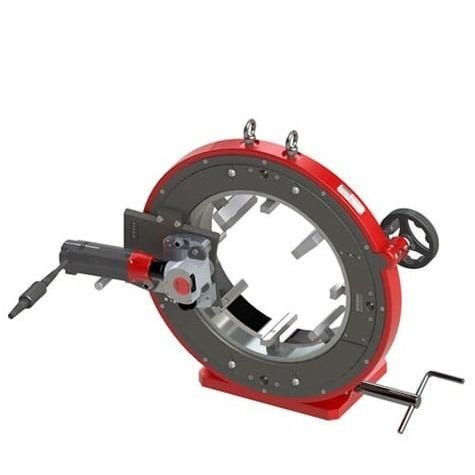

Edelstahl-Rohrschneider CC421

elektrischOrbitaltischmontierter

Produktbeschreibung
Die CC421 ist eine Orbital-Schneidemaschine für präzise Orbitalschnitte an Rohren und Leitungen von 8,625" bis 16" (212–422 mm). Ein rotierendes Sägeblatt, das konzentrisch um das Rohr geführt wird, erzeugt rechtwinklige, gratfreie Schnitte und erhält die Rundheit des Rohres bei minimaler Verformung. Geeignet für Baustahl, Edelstahl und Sonderlegierungen, liefert die CC421 reproduzierbare Ergebnisse im industriellen Einsatz.

Antrieb & Konstruktion
Verfügbar mit elektrischem (Standard oder Hochgeschwindigkeit) oder pneumatischem Antrieb. Elektrische Versionen verwenden 1200 W Motoren (110/220 V, 50–60 Hz). Das konzentrische Spannsystem aus Edelstahl mit mehreren Kontaktpunkten fixiert das Rohr und schützt vor Kontamination. Ein leichtgängiges Drehrad, geringer Abstand zwischen Blatt und Backen sowie ein Einsteckhebel verringern Vibrationen, verlängern die Blattlebensdauer und verbessern Sicherheit und Produktivität.

Produktvorteile

• Produktreihe AXXAIR CC mit elektrischen oder pneumatischen Antrieben und konzentrischem Edelstahlspannsystem für hohe Schnittgenauigkeit und reduzierte Rohrverformung.
• Edelstahlbacken schützen die Rohroberfläche vor Verunreinigung.
• Leichtgängiges Drehrad erhöht die Lebensdauer der Klinge und verbessert die Schnittqualität.
• Einsteckhebel sorgt für konstante Blattführung und erleichtert die Bedienung.
• Kurzer Blatt‑zu‑Backen‑Abstand reduziert Vibrationen und verbessert die Rechtwinkligkeit.

Verbrauchsmaterial & Zubehör

• Hochwertige Sägeblätter für gratfreie quadratische Schnitte (< 0.4 mm / 0.015" Rechtwinkligkeitsgenauigkeit; bestimmte Blätter < 0.25 mm / 0.01").
• Schmieröl und -paste für das Schneiden.
• Stützbänke für längere Rohre.

Technische Tabelle
Beschreibung | Elektromotor Standard | Elektromotor Hochgeschwindigkeit | Pneumatisch
Artikel-Nr. | 421FS15 / 421FS25 | 421FS19 / 421FS29 | 421PD
Durchmesserbereich | 8.625 – 16" / 212 – 422 mm | 8.625 – 16" / 212 – 422 mm | 8.625 – 16" / 212 – 422 mm
Schnittkapazität* | Bis zu 0.6" / 15 mm | Bis zu 0.6" / 15 mm | Bis zu 0.6" / 15 mm
Drehzahl Blatt | 30 – 75 U/min | 95 – 280 U/min | 60 – 110 U/min
Leistung Elektromotor | 1200 W | 1200 W | k.A.
Spannung | 110 / 220 V | 110 / 220 V | k.A.
Frequenz | 50 – 60 Hz | 50 – 60 Hz | k.A.
Luftarbeitsdruck | k.A. | k.A. | 43.5 – 87 psi / 3 – 6 bar
Max. Schallabstrahlung | 90 dB | 90 dB | 95 dB
Vibrationspegel | < 2.5 m/s2 | < 2.5 m/s2 | k.A.
Stückgewicht | 195 kg / 429.9 lbs | 195 kg / 429.9 lbs | 195 kg / 429.9 lbs
Maschinenmaße | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm
Verpackungsmaße | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm
Verpackungsgewicht | 410 lbs / 186 kg | 410 lbs / 186 kg | 410 lbs / 186 kg
* Je nach Art des Sägeblatts und Rohrmaterials

Technische Daten

• Modell: CC421
• Außendurchmesserbereich Rohre: 8.625" – 16" (212 – 422 mm)
• Max. Schnitttiefe: bis 0.6" / 15 mm (je nach Blatt und Material)
• Antriebsvarianten: Elektrisch (Standard & Hochgeschwindigkeit) und Pneumatisch
• Elektromotorleistung: 1200 W (elektrische Versionen)
• Elektrische Spannung: 110 / 220 V (50 – 60 Hz)
• Pneumatischer Luftdruck: 43.5 – 87 psi / 3 – 6 bar
• Blattdrehzahlen: 30–75 rpm (elektrisch standard); 95–280 rpm (elektrisch schnell); 60–110 rpm (pneumatisch)
• Gewicht: 195 kg / 429.9 lbs
• Maschinenabmessungen (L x B x H): 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm
• Verpackungsmaße: 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm
• Verpackungsgewicht: 410 lbs / 186 kg
