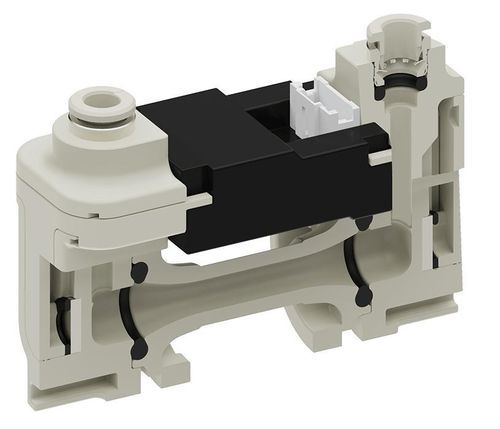

Ultraschall-Strömungssensor IFS

Massenfür Flüssigkeitenfür Hygieneanwendungen

Übersicht
Präzise, hygienische und berührungslose Durchflussmessung. Der Ultraschall-Durchflusssensor IFS misst den Durchfluss exakt und gewährleistet eine genaue Dosierung in der Anwendung. Auswerteelectonik führt die Messauswertung in Echtzeit durch und leistungsfähige Prozessortechnologie ermöglicht schnelle und präzise Messungen.

Hauptmerkmale

• AVS Römer push-in connector mit patentierter hyperfit®-Technologie
• Auswerteelectonik für Messauswertung in Echtzeit
• Ultraschallsensoren für berührungslose Messung
• Hygienisches Design, optimiert zur Minimierung von Toträumen
• Freie Rohrquerschnitt zur Erlaubnis des Vollstroms
• Integrierte Temperaturkompensation für präzise Messungen

Vorteile

• Hygienisches Design: berührungslose Messung, totraumoptimiert, patentiertes Dichtkonzept hyperfit®
• Schnelle und präzise Messung: leistungsfähige Prozessortechnologie und Echtzeit-Auswertung
• Hohe Leistung: freier Rohrquerschnitt für Vollstrom und präzise Messung durch integrierte Temperaturkompensation
• Breites Anwendungsspektrum: Wasser, Milch, Sirup und weitere auf Anfrage

Funktionsprinzip
Die Ultraschall-Durchflussmessung erfolgt nach dem Laufzeitdifferenzverfahren. Die mittlere Strömungsgeschwindigkeit v_m wird aus der Laufzeitdifferenz zwischen den Sensoren abgeleitet. Formel (Text): v_m = (c^2 / (2 * L)) * (1/t1 - 1/t2). Dabei gilt v_m = mittlere Strömungsgeschwindigkeit, c = Schallgeschwindigkeit, L = Länge des Messabstands zwischen den Sensoren, t1 = Zeit von Sensor 1 zu Sensor 2, t2 = Zeit von Sensor 2 zu Sensor 1. Die mittlere Geschwindigkeit v_m und der Querschnitt A ergeben die Durchflussmenge Q: Q = v_m * A.

Integrationsmöglichkeiten
Verschiedene Ausgangssignale verfügbar:

• Analog: 0-5 VDC (optional Impuls)
• Digital: Modbus, I²C (inkl. Schnittstellenbeschreibung)

Anpassbare Optionen

• Standardoption: AVS Römer push-in connector in den Größen 4, 6 und 8 mm
• Maßgeschneiderte Lösungen auf Anfrage verfügbar

Anwendungen

• Food & Beverage (z. B. Kaffeemaschinen, Milchgeräte, Postmix/Premix)
• Industrielle Anwendungen
• Life Science

Technische Merkmale / Spezifikationen

• Sensortyp: Ultraschall, berührungslos
• Dichtung / Anschluss: AVS Römer push-in connector mit hyperfit®-Dichtkonzept
• Messauswertung: Echtzeit-Auswerteelectonik, leistungsfähiger Prozessor
• Messprinzip: Laufzeit / Laufzeitdifferenzverfahren
• Kompensation: Integrierte Temperaturkompensation
• Rohrquerschnitt: Freier Rohrquerschnitt zur Erlaubnis des Vollstroms
• Ausgänge: Analog 0-5 VDC (Impuls optional); Digital Modbus, I²C (Schnittstellenbeschreibung verfügbar)
• Standardanschlussgrößen: 4 mm, 6 mm, 8 mm
• Typische Medien: Wasser, Milch, Sirup (andere auf Anfrage)
