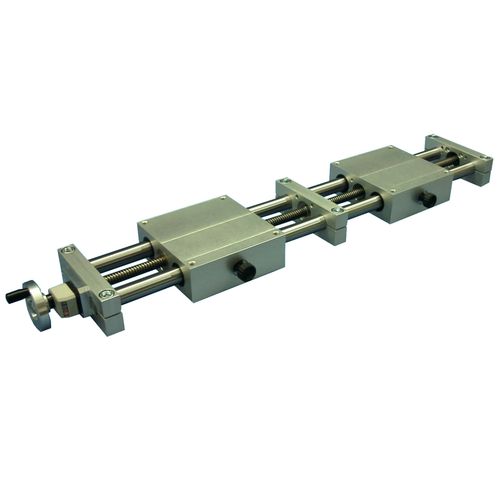

Linearer Positioniertisch Type 309R/S

manuellumgekehrter Arbeitsweise

Manueller Tisch mit Doppelschlitten mit gegenläufigem Gewinde (beide Wagen bewegen sich voneinander weg oder aufeinander zu) Trapezgewindetrieb Führung durch 2 Säulen Optionen: Handrad oder Rändelknopf Positionsanzeige Verriegelung in Position Vorteile von Tischen mit gegenläufigem Gewinde Die 2 Schlitten bewegen sich symmetrisch aufeinander zu oder voneinander weg, wenn der Trapezgewindetrieb über das kombinierte Rechts- und Linksgewinde gedreht wird. So kann z.B. der Abstand zwischen den äußeren Führungen eines Förderers je nach Art des Fördergutes eingestellt werden. Manueller Präzisionstisch Die Führung erfolgt durch 2 Säulen auf 4 kalibrierten Bronzebuchsen (spielmindernd) oder 4 Kugelbuchsen für spielfreie Führung. Die axiale Positioniergenauigkeit dieser Tische beträgt <0,15 mm (in der Praxis 0,02 bis 0,10 mm). Die Arretierung in Position erfolgt jedoch auf dem Schlitten durch Druck auf eine Führungssäule, um das Axialspiel der Mutter des Trapezgewindetriebs nach der Arretierung zu eliminieren. Handrad, Anzeige und maximaler Hub der manuellen Tische Der Wellenabgang ist mit Gewinde zum direkten Einschrauben des Handrades oder Rändelknopfes mit oder ohne Stellungsanzeige versehen. Beachten Sie die umgekehrte Darstellung der Anzeigen, wenn der Tisch vertikal montiert ist. Der maximale Standardhub beträgt 400 mm (200 mm/Schlitten), bis um 1000 mm (500 mm/Schlitten) auf Anfrage möglich. Möglichkeit der Anpassung an einen Elektromotor (Motor nicht im Lieferumfang enthalten): Wenden Sie sich an uns für die Realisierung eines Tischs mit gegenläufigem Gewinde für Elektromotoren.
