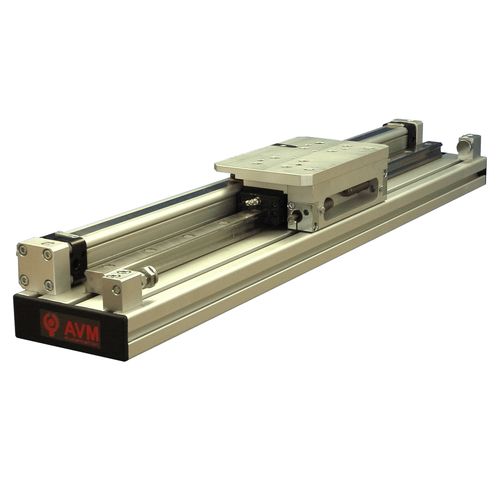

Kartesisches Linearportalmodul Type 35

pneumatisch

Linearachse, motorisiert durch einen pneumatischen Zylinder mit oder ohne Stange Kugelgleitführung Einstellbare mechanische Anschläge Hydraulische Stoßdämpfer Induktive Sensoren Durchflussbegrenzer Option: Zwischenstellung(en) von 357 Mehr als ein geführter kolbenstangenloser Zylinder Mit ihrem selbsttragenden Aluminiumträger und der Ausstattung mit mechanischen Endanschlägen, hydraulischen Stoßdämpfern, induktiven Sensoren und Durchflussbegrenzern sind diese Portale mehr als nur ein geführter kolbenstangenloser Zylinder, sondern vielmehr eigenständige, einbaufertige und verkabelte Handhabungsachsen. Sie sind für die Übertragung von Lasten von 3 bis 50 kg über Hübe von bis zu 1500 mm ausgelegt. Pneumatische kartesische Manipulatoren Der bewegliche Schlitten, der durch einen kolbenstangenlosen Zylinder (oder einen Kurzhub-Stabzylinder, für mehr Wirtschaftlichkeit) motorisiert wird, erlaubt die Einbindung einer senkrechten Achse für die Realisierung von kartesischen Manipulatoren mit 2 oder 3 Achsen mit den pneumatischen Manipulatoren Typ 37. Optimierte Endlageneinstellungen Die Feineinstellung des Hubs erfolgt durch mechanische Anschläge ohne Eingriff an den hydraulischen Stoßdämpfern und induktiven Sensoren: dies spart Zeit, garantiert die Zuverlässigkeit der Einstellung und sichert eine optimale Lebensdauer dieser Komponenten.
