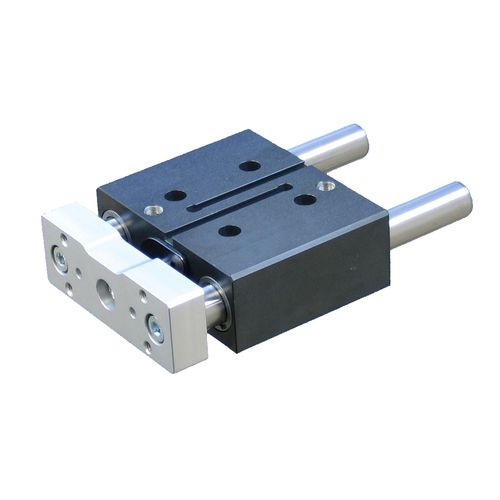

Geführter Zylinder Type 31

pneumatischmit geführter Kolbenstangemit Magnetkolben

Integrierter doppeltwirkender Pneumatikzylinder Führung durch 2 Säulen auf Kugel- oder Gleitbuchsen Elastische Dämpfung Magnetsensor Optionen: Anschlag-Kit hinten Rückplatte Korrosionsbeständige Ausführung Kompakter Zylinder mit robuster und präziser Führung Diese Zylinder garantieren eine lange und präzise Führung, denn auch bei sehr kurzen Hüben wird die Führung durch 4 Gleitringe oder 4 Kugelbuchsen gewährleistet, da der kürzeste Körper der des 50 mm-Hubs ist: für die unteren Hübe wird ein Hubbegrenzungsring im Zylinder angebracht. Diese Führung vermeidet das bei extrem kurzen Führungen regelmäßig auftretende Problem der Selbsthemmung. Diese pneumatischen Zylinder sind robust und zuverlässig, auch bei hohen Geschwindigkeiten, dank: aufgeschraubter Zylinderdeckel (keine Sicherungsringe) eines 35 µ hartanodisierten Körpers eine starke Frontplatte, die eine lange Zentrierung der Säulen für eine bessere Torsionssteifigkeit ermöglicht Führungszylinder für einen Universalsensor Die 5 / 6,5 mm T-Nuten ermöglichen die Verwendung der meisten auf dem Markt erhältlichen Marken von Magnetsensoren. Hubeinstellung an kompaktem Führungszylinder Das Anschlag-Kit hinten mit hydraulischem Dämpfer ermöglicht die Einstellung des Hubs am Ausgang, aber vor allem die Dämpfung der in vertikaler Position bewegten Last, so dass dieses Modul als Z-Achse am Ende eines pneumatischen eines Manipulators eingesetzt werden kann. Geführter Pneumatikzylinder mit Doppelplatte Die zur Frontplatte identische Rückplatte ermöglicht es, diesen Zylinder durch die 2 Platten zu fixieren und somit den beweglichen Körper zu schaffen.
