Profil-Verpackungssysteme CL20

Übersicht
Das CRYOVAC® Brand Käseblock-Verpackungssystem ist eine modulare Inline-Automatisierungslösung zur Handhabung und Verpackung von 18 kg (≈40 lb) Käseblöcken in Faltenbeuteln. Als Dreiteiliges Anlagenpaket geliefert, nimmt das System Blöcke entgegen, bereitet die Faltenbeutel vor, führt Produkt in die Beutel ein und richtet verpackte Blöcke für die nachgelagerte Verarbeitung aus, wodurch Konstanz erhöht und manuelle Handhabung reduziert wird.

Systemkomponenten

• CL20 Käseblock-Lader — nimmt 18 kg Blöcke von Formtürmen entgegen und setzt sie mittels Edelstahlkassette in Faltenbeutel ein
• RG20 Beutel-Re-Falz-Ausrüstung — faltet und bereitet Beutel für Vakuumversiegelung vor
• UBT20 Universal-Blockwender — dreht verpackte Blöcke um 90° oder 180° bei kompakter Bauweise

Eigenschaften und Vorteile

• Automatisiert die Handhabung schwerer Blöcke zur Reduzierung repetitiver manueller Tätigkeiten und Verletzungsrisiken
• Verbessert die Beutelpositionierung und Siegelkonsistenz zur Optimierung des Ertrags
• Schnelle, werkzeugfreie Produkt- und Beutelwechsel für höhere Verfügbarkeit
• Bedienerfreundliche Schnittstellen für einfache Steuerung und Diagnose
• Modulare Plug-in-Optionen (Pick-and-Place, Ausrichtschacht, Beutelöffner, Greifersysteme, Verteilerplatten) zur Anpassung an Produktionsanforderungen

Zusammenfassung — Käseblock-Handhabung und Verpackung
Eine kompakte, sicherheitsorientierte Verpackungslösung für 18 kg Blöcke, ausgelegt für reproduzierbare Platzierung in Faltenbeuteln und effiziente Integration mit Vakuumverschweißern und nachgelagerten Förderern.

Allgemeine Spezifikationen
Für den Lebensmittelkontakt ausgelegt und entspricht den FDA-Anforderungen für Lebensmittelverpackungen. Konstruktion mit Edelstahl-Kontaktflächen für hygienischen Betrieb und modularen elektrischen/pneumatischen Schnittstellen.

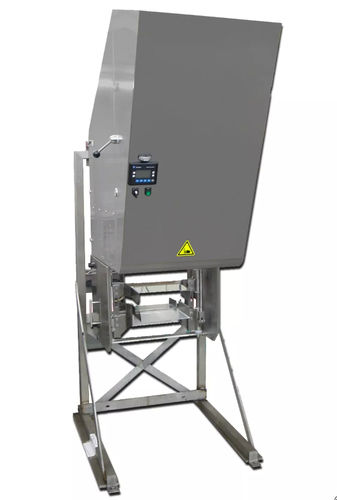

CRYOVAC® Brand CL20 Automatischer Käseblock-Lader
Packungsgröße: Breiten: 11” (277 mm) • Länge: 24” (620 mm) • Seitenfalte: 7 3/8” (187 mm)
Max. Produktgewicht: 40 lbs (≈18 kg)
Geschwindigkeit: bis zu 2 Zyklen pro Minute
Elektrische Spannung: 24 VDC, 2 AMP
Luftbedarf: 90 PSIG, 10 mm Leitung

CRYOVAC® Brand RG20 Beutel-Re-Falz-Maschine
Packungsgröße: Breiten: 11” (277 mm) • Länge: 24” (620 mm) • Seitenfalte: 7 3/8” (187 mm)
Max. Produktgewicht: 40 lbs (≈18 kg)
Geschwindigkeit: bis zu 6,5 Zyklen/Min (~400 Blöcke/Stunde)
Elektrische Spannung: 3-phasig, 240 VAC / 480 VAC, 60 Hz
Luftbedarf: 90 PSIG, 10 mm Leitung

CRYOVAC® Brand UBT20 Universal-Blockwender
Packungsgröße: Breiten: 11” (277 mm) • Länge: 24” (620 mm) • Seitenfalte: 7 3/8” (187 mm)
Max. Produktgewicht: 40 lbs (≈18 kg)
Drehung: 90° oder 180° für kompakte Produktorientierung

Technische Spezifikationen

• Entwickelt für die Handhabung und Verpackung von 40 lb (≈18 kg) Käseblöcken
• Modulares Dreikomponenten-System: CL20, RG20, UBT20
• Unterstützt Faltenbeutel, die über eine Edelstahlkassette eingesetzt werden
• Verschiedene Plug-in-Module verfügbar für kundenspezifische Automatisierungsabläufe
• Elektrische und pneumatische Anforderungen variieren je nach Modul (siehe modellbezogene Spezifikationen)
• Betriebsgeschwindigkeiten: CL20 bis zu 2 Zyklen/Min; RG20 bis zu 6,5 Zyklen/Min (~400 Blöcke/Stunde)
