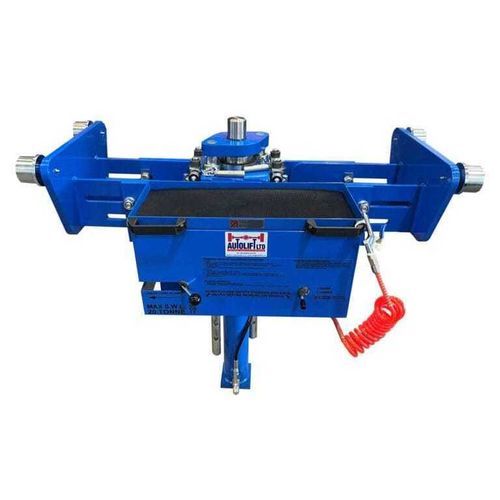

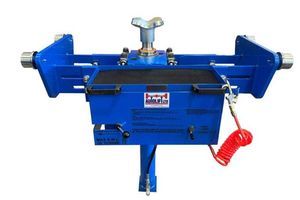

Gruben-Hebebock

hydropneumatisch15 tfür Hubanwendungen

Produktübersicht
Der 15-Tonnen verstellbare Grubenheber mit Einzelkolben und Sicherheitsstreben ist im Vereinigten Königreich hergestellt und für das Heben von Nutzfahrzeugen in Werkstattgruben konzipiert. Er kombiniert ein Luft‑über‑Öl‑Hydrauliksystem mit mehreren unabhängigen Sicherheitsmechanismen und wird serienmäßig mit einem praktischen Zubehörpaket geliefert.

Hauptmerkmale

• Tragfähigkeit: 15 Tonnen.
• Hub: 750 mm (zweiseitig wirkender Hydraulikzylinder).
• Schnellwirkende Luftpumpe mit Luft‑über‑Öl‑Konzept für bessere Leistung und längere Zylinderlebensdauer.
• Ergonomische Griffe für einfaches Positionieren entlang der Grube.
• Werkzeugablage für bequemen Zugriff auf Werkzeuge und Teile während der Arbeit.
• Vierfache Sicherheit: Absenkventile, Berstscheibenventile, Verriegelungsgriffe am Kolben und ein manuelles Sicherheitsstreben‑Mechanismus (Bolzen in Streben eingesetzt, um unbeabsichtigtes Absenken zu verhindern).
• Serienausstattung: 1× 125 mm Verlängerung, 1× V‑Kopf Adapter, 1× Tellerkopfadapter, hinterer Adapterhalter und Druckluft‑Ausblaspistole.
• UKCA / CE gekennzeichnet; entspricht den EG‑Vorschriften.
• 5 Jahre Garantie (AGBs gelten).

Einstellbereich (Rahmengrößen)

• Small — Grube Min: 750 mm — Grube Max: 1030 mm
• Medium — Grube Min: 860 mm — Grube Max: 1160 mm
• Large — Grube Min: 1110 mm — Grube Max: 1410 mm

Produktkomponenten & Konstruktionshinweise

• Träger: deckt Grubengrößen von 750 mm bis 1400 mm ab (Rahmengröße nach Anwendung wählen).
• Räder: vier Räder mit Nadellagerrollen für sanfte Bewegung; parallele Räder standard für flache Grubenkanten; konische Räder für RSJ‑Tragschienen verfügbar; federbelastete Räder auf Anfrage (ziehen sich unter Last zurück, um Position zu verriegeln).
• Antriebseinheit: leistungsstarke Hand-/Luftpumpe, die den für die Zylinder erforderlichen Durchfluss liefert.
• Zylinder: verchromte Stangen mit moderner Dichtungstechnologie; Zylinder mit Berstscheibenventil und 90°‑Absperrventil zur visuellen Positionsbestätigung ausgestattet.
• Jede Einheit wird vollständig getestet, mit Seriennummer versehen und mit Prüfzertifikat geliefert; Konstruktion/Herstellung entsprechen der Maschinenrichtlinie und relevanten Normen.

Technische Daten

• Kapazität: 15 Tonnen.
• Hub: 750 mm (zweiseitig wirkender Hydraulikzylinder).
• Rahmengrößen / Verstellbereiche: Small (750–1030 mm), Medium (860–1160 mm), Large (1110–1410 mm).
• Serienausstattung: 1× 125 mm Verlängerung, 1× V‑Kopf Adapter, 1× Tellerkopfadapter, hinterer Adapterhalter, Ausblaspistole.
• Sicherheit: Absenkventile, Berstscheibenventile, Verriegelungsgriffe am Kolben, Sicherheitsstreben‑Mechanismus (manuelle Sicherung mit Bolzen).
• Räder: Nadellagerrollenräder; parallel standard, konisch oder federbelastet als Optionen.
• Hydraulik: Luft‑über‑Öl‑Konzept; Berstscheibenventil; 90°‑Absperrventil.
• Konformität: UKCA / CE gekennzeichnet; entspricht den EG‑Vorschriften und relevanten Normen (Einheiten getestet und mit Prüfzertifikat geliefert).
• Garantie: 5 Jahre (AGBs gelten).
