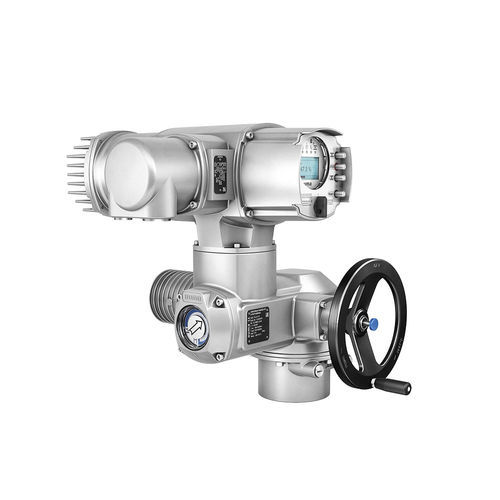

Elektrischer Ventilantrieb SQV / SQRV

Vierteldrehungeinphasigdreiphasig

Mit den Schwenkantrieben SQV .2 für Steuerbetrieb und SQRV .2 für Regelbetrieb im Zusammenspiel mit der intelligenten Steuerung ACV 01.2 erfährt die bewährte SQ/SQR Baureihe die Erweiterung um stellzeitregelbare Varianten. Mit einem weiten Stellzeitbereich bis zu 1:10 setzt AUMA Maßstäbe. Die Schwenkantriebe der Baureihe SQV sind für Steuerbetrieb und Positionierbetrieb (Klassen A und B) / (Kurzzeitbetrieb S2 - 15 min) ausgelegt. Die Schwenkantriebe der Baureihe SQRV sind für Regelbetrieb (Klasse C) S4 - 25 % ausgelegt. Konstruktionsmerkmale SQV Weg- und Drehmomenterfassung Netzanschluss 1-ph und 3-ph Handrad für manuelle Betätigung Mechanische Stellungsanzeige Konstruktionsmerkmale SQRV Regelmomentbereich von 52 Nm bis 840 Nm Schalthäufigkeit max. 1 500 c/h Schwenkwinkel von 75° bis 105° Stellzeiten für 90° von 4 s bis 360 s Weg- und Drehmomenterfassung Netzanschluss 1-ph und 3-ph Handrad für manuelle Betätigung Mechanische Stellungsanzeige Umweltbedingungen hohe Schutzart hochwertiger Korrosionsschutz weite Umgebungstemperaturbereiche
