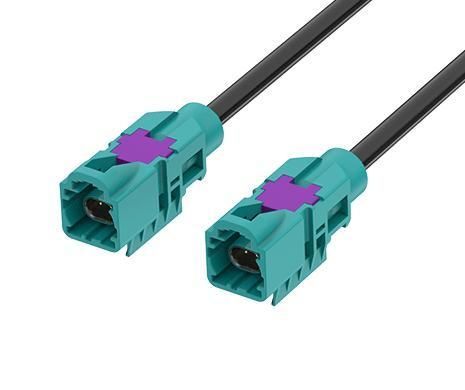

HS-MTP Plug to Plug STR Kabel, L=100 CM, Z CODE
Das HS-MTP (High-Speed Modular Twisted-Pair) Steckverbinder- und Kabelmontagesystem von ATTEND bietet eine hochgeschwindigkeitsfähige, automobilgeeignete Differenzlösung. Unterstützt Frequenzen bis zu 20 GHz und eignet sich für ADAS, Kameras, Radar/Lidar und 4K- oder höherauflösende Kamerasysteme. Sein modulares Design ist kompatibel mit geschirmten/ungeschirmten verdrillten Paaren und Hochleistungskabeln, was Signalintegrität, EMI-Schutz und zukunftssichere Konnektivität gewährleistet. Es entspricht den Standards USCAR-2, USCAR-17, Open Alliance TC9 und IEEE 802.3ch und bietet robuste, platzsparende und zuverlässige Leistung für aktuelle und zukünftige Automobil- und Industrieanwendungen.
Hauptmerkmale:
- Unterstützt Hochgeschwindigkeits-Differenzialübertragung, optimiert für Automotive Ethernet (1000BASE-T1, 2.5G/5G/10GBASE-T1).
- Entspricht den Standards USCAR-2, USCAR-17, Open Alliance TC9 und IEEE 802.3ch.
- Robuste Kunststoffgehäuse bieten hohe Widerstandsfähigkeit gegen raue Automobilumgebungen.
- Mehrere mechanische Kodierungen verhindern Fehlsteckungen und ermöglichen eine einfache Identifizierung.
- Bietet überlegenen EMI/RFI-Schutz in elektrisch lauten Umgebungen.
- Unterstützt STP/UTP-Kabel für Hochgeschwindigkeits-Differenzsignale.
- Betriebstemperaturbereich: −40°C bis +105°C
Anwendungen:
- ADAS-System
- 4K- und höherauflösende Kamerasysteme
- Autonomes Fahren
- Hochauflösende Displays
- Unterhaltung im Fond
Code-Optionen:
Code | Stecker | Buchse | RAL-Nr. / Farbe | Anwendung (Europa) | Anwendung (USCAR)
A | Tiefschwarz | Radio ohne Phantomspeisung
B | Creme | Radio mit Phantomspeisung
C | Signalblau | GPS / Navigation
D | Purpurviolett | GSM
E | Laubgrün | TV / SDARS Terrestrisch
F | Nussbraun | TV / SDARS Terrestrisch / Kamera
G | Blaugrau | Fernbedienung
H | Heideviolett | GPS / Navigation
J | Beige | Fernbedienung | Bluetooth / VPM
K | Curry | Diversitätsradio | SDARS Satellit
L | Karminrot | Unbestimmt | VPM
M | Pastellorange | Unbestimmt | RKE / TPMS
O | Hellgrün | Unbestimmt | DSRC / VPM
Z | Wasserblau | Universeller (Neutraler) Code
Spezifikation:
MECHANISCH
- Stil: MTP zu MTP (Gerade)
- 1. Stecker: HS-MTP (Gerade)
- 1. Kontaktgeschlecht: Männlich
- 2. Stecker: HS-MTP (Gerade)
- 2. Kontaktgeschlecht: Männlich
- Kabelfarbe: Schwarz
- Kabel-OD: Ca. 3,8 mm
- Kabeltyp: Koaxial, 26 AWG × 2C + AB
- Konformität: ISO 20860-1/2, SAE/USCAR-2, RoHS
- Länge: 100 cm
- Steckzyklen: ≥ 25
ELEKTRISCH
- Kodierung: HS-MTP Stecker (Z-Code)
- Datenrate: Bis zu 8 Gbps
- Frequenzbereich: DC bis 6 GHz
- Impedanz: 100 Ω
UMWELT
- Betriebstemperaturbereich: -40°C bis +105°C
