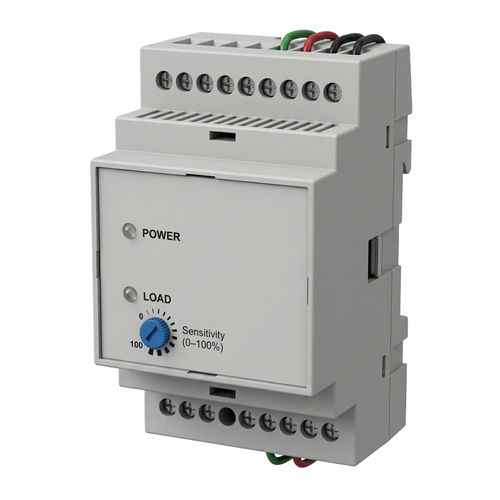

Niveaukontrollrelais AT-DR50

Überblick
Das Niveau-Steuerrelais AT-DR50 für leitfähige Flüssigkeiten ist ein Gerät zur Überwachung und Regelung des Füllstands von Wasser, wässrigen Lösungen oder bestimmten Chemikalien in einem Behälter, Tank oder einer industriellen Anlage. Es wertet Signale der AT-SONDE-Elektroden aus und schaltet ein Steuersystem (Pumpe, Magnetventil, Alarm etc.). Die Bedienung erfolgt üblicherweise mit einer niedrigen Sicherheits-Spannung an den Elektroden, um Elektrolyse oder Korrosion zu vermeiden.

Funktionen

• Erkennung Niedrigstand (Trockenlaufschutz, Pumpensteuerung).
• Erkennung Hochstand (Vermeidung von Überlaufen).
• Aufrechterhaltung eines konstanten Füllstands durch automatische Befüllungs- oder Entleerungssteuerung.

Funktionsprinzip
Das Prinzip beruht auf der elektrischen Leitfähigkeit der Flüssigkeit. Elektroden oder Sonden werden in verschiedenen Höhen im Behälter angebracht; wenn die Flüssigkeit diese Elektroden berührt, ermöglicht sie den Stromfluss zwischen ihnen. Das Relais erkennt diese Leitfähigkeit und löst entsprechend der erreichten Höhe Aktionen aus.

Konstruktion
Entwickelt und gefertigt in Frankreich.

Technische Daten

• Versorgungsspannung: 220 V
• Empfindlichkeit: Einstellbar bis 100 Ω
• Betriebstemperatur: -10 bis +55 °C
• Maximale Anzahl Sonden: 3
• Ansprechzeit: 100 ms
• Kontaktbelastung: 5 A - 240 V
• Leistungsaufnahme: 5 VA
• Gewicht Sonde: 45 g
• Abmessungen: 90 x 54 x 59 mm
