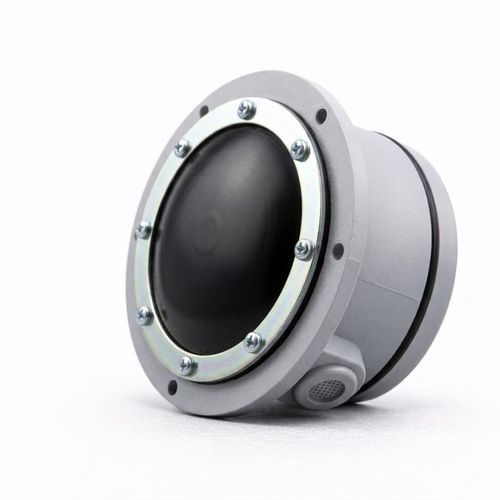

Membran-Niveauschalter SOLIBA M

für Schüttgutfür Pulverfür Silo

Produktbeschreibung
Der SOLIBA M ist ein kostengünstiger Membran-Füllstandsschalter von ATMI zur Erfassung von Spitzen-, Mindest- oder Zwischenständen in Silos, Trichtern und Lagerbehältern. Er eignet sich auch zur Anzeige von Förderzuständen oder Verstopfungen in Förderschnecken und anderen Transportsystemen.

Anwendungen und Materialien
Empfohlen für frei fließende Schüttgüter mit geringer Viskosität wie Staub, Mehl, Getreide, Sand und Kunststoffgranulate. Zur optimalen Funktion wird die Montage an der vertikalen Silowand empfohlen.

Funktion
Die Messung basiert auf dem Druck des Schüttguts auf eine Membran. Übt das Material Druck auf die Membran aus, verformt sie sich und schaltet einen internen Schalter, der ein elektrisches Signal zum Stoppen der Befüllung oder zur Ansteuerung einer Automatisierung sendet. Die Empfindlichkeit kann modellabhängig über ein Feder-/Mutter-System eingestellt werden.

Wesentliche Merkmale

• Erfassungsprinzip: Druck auf Membran
• Funktionen: Erkennung von Hoch-/Niedrigstand, Durchflussüberwachung, Stau-/Verstopfungserkennung
• Membranwerkstoff: NBR oder Viton je nach Ausführung
• Kompakte mechanische Konstruktion für einfache, kostengünstige Installation

Technische Daten

• Funktionsprinzip: Druck auf Membran
• Einsatz: Befüllungsstopp von Silos / Füllstandskontrolle
• Elektrisch: 250 VAC / VDC 50/60 Hz
• Schaltvermögen: 16 A
• Betriebstemperatur: -10 °C ... +60 °C
• Schutzart: IP 44
• Gehäuse: ABS
• Gewicht (ohne Kabel): 200 g
• Abmessungen: Höhe 50 mm — Durchmesser Ø 90 mm
• Arbeitsdichte: 0,3 ... 2,5 t/m3 (empfohlen ca. 0,3 bis 1,0 t/m3)
