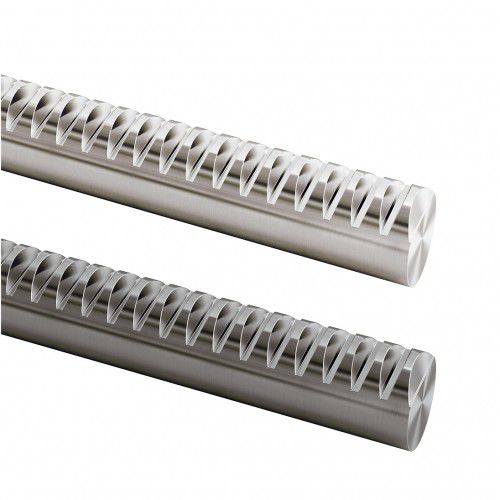

Gerade verzahnte Zahnstange HPR series

schrägverzahntPräzisiongeschliffen

Q6 - Verzahnungsqualität 6 Technische Daten: Einsatzstahl nach ATLANTA-Norm Vergütungsstahl nach ATLANTA-Norm Verzahnung mit dem ATLANTA-Hochleistungs-Härteprozess gehärtet und geschliffen Profil allseitig geschliffen Gesamtteilungsfehler GTf 1000 ≤ 0,036mm 19°31'42" schräg- und geradverzahnt Modul 1,5 bis 12 Länge bis 2000mm Vorschubkraft pro Ritzeleingriff bis 409,0 kN Q7 - Verzahnungsqualität 7 Technische Daten: Vergütungsstahl nach ATLANTA-Norm Verzahnung mit dem ATLANTA Hochleistungs-Härteprozess gehärtet und geschliffen Profil allseitig geschliffen Gesamtteilungsfehler GTf/1000 ≤ 0,052mm 19°31'42" schräg- und geradverzahnt Modul 2 bis 10 Länge 2000 mm Max. Vorschubkraft pro Zahneingriff 287,0 kN Rundzahnstangen Q7 - Verzahnungsqualität 7 Technische Daten: Werkstoff: E TG 88 nach DIN 17210 Verzahnung vergütet 800 - 950 N/mm² Profil geschliffen Gesamtteilungsfehler GTf/1000 ≤ 0,016mm Modul 1 bis 4 Länge 2000 mm Max. Vorschubkraft pro Zahneingriff 13,7 kN
