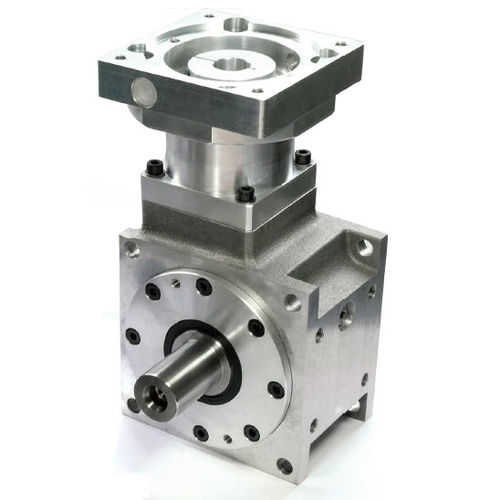

Kegelradgetriebe HP, HC series
schrägverzahntrechtwinklig1 - 2 kNm

Kegelradgetriebe
Kegelradgetriebe
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Kegelrad, schrägverzahnt
Achsenausrichtung
rechtwinklig
Drehmoment
1 - 2 kNm
Anwendungen
für Servomotor
Weitere Eigenschaften
kompakt
Rotationsgeschwindigkeit

Max: 8.000 rpm
(50.265,48 rad.min-1)

Min: 2.500 rpm
(15.707,96 rad.min-1)

Beschreibung

Die Hypoid-Getriebereihe Typ VP und VPC ist als kompakte Antriebseinheit speziell für hochdynamische Anwendungen in der Automatisierungstechnik konzipiert. Die Anforderungen aus dem Betrieb mit Servomotoren sind konstruktiv umgesetzt worden und gestatten dadurch einen breitbandigen Einsatz vielfältigster Applikationen mit Antriebsdrehzahlen bis zu 8000 U/min und Abtriebsdrehmomenten bis zu 1400 Nm. Die Baureihen VP und VPC bieten bei 6 Getriebegrößen, jeweils mit 8 Übersetzungen und 6 Abtriebswellenausführungen, bereits 280 standardisierte Ausführungsvarianten an. Größte Flexibilität wird eingangsseitig durch das modulare Motorflanschkonzept erreicht, wobei wechselbare und standardisierte Motorflanschplatten an die getriebeseitige Glocke bedarfsorientiert ausgewählt und montiert werden können. Der Systembaukasten bietet über 120 unterschiedliche Motorflanschplatten, was den Anbau nahezu aller am Markt verfügbaren Servomotoren an das Hypoid-Getriebe ermöglicht. Das Getriebe kann mit (VPC) und ohne (VP) Motorflansch betrieben werden. Eine ausgewogene Verzahnungsauslegung und reichlich dimensionierte Lagerungen bilden die Grundlage für eine hohe Betriebssicherheit. Die einstufige Ausführung des Getriebes, mit dem Übersetzungsbereich von i=3:1 bis i=15:1, wird durch eine spezielle Hypoidverzahnung erreicht. Abtriebsseitig sind ein- und beidseitige Vollwellen, Hohlwellen mit/ohne Spannsatz sowie Blockflanschwellen für Roboterflansche nach DIN EN ISO 9409-1 verfügbar.
