PWM-Umrichter WD4000 series

dreiphasigfür Förderanlagenfür Lüfter

Übersicht

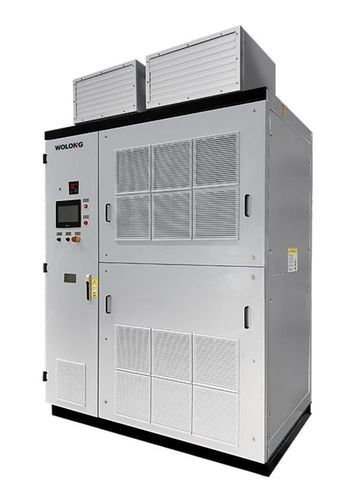

WD4000 Mittelspannungs-Frequenzumrichter (VFD). Wolong ist ein Hersteller von Hochspannungsantrieben mit 25 Jahren Erfahrung und einer weltweit installierten Basis für industrielle Pumpen-, Lüfter-, Gebläse-, Kompressor- und Förderbandanwendungen. Die WD4000-Familie bietet VFDs zur Reduzierung des Energieverbrauchs und zur Senkung der Wartungskosten in Bergbau, Öl & Gas, Wasser & Abwasser, Energieerzeugung und allgemeinen Prozessindustrien.

Vorteile

• Best-in-class 18‑Puls Phasenverschiebungs‑Transformator als Standard ab 1000 HP.
• Niedrige Verzerrung reduziert Netzharmonische und übertrifft IEEE 519 sowie die meisten Versorgungsanforderungen.
• Kaskadierte H‑Bridge‑Topologie: IGBT‑basiertes Multilevel-Spannungsquelleninverter mit verzerrungsarmer Ausgabe.
• Eliminiert die Notwendigkeit von Filtern und steuert sowohl ältere als auch moderne Motoren.
• Überlegen gegenüber 2‑ oder 3‑Level‑Invertern und deutlich besser als Stromquelleninverter‑Konzepte.
• Hohe Systemzuverlässigkeit durch Neutral‑Rebalancing; der Antrieb kann weiterlaufen, wenn ein Leistungsmodul ausfällt, was geplante kontrollierte Abschaltungen ermöglicht.
• Modulares Design für einfache Wartung und schnellen Tausch von Leistungsmodulen; Frontzugang zu Komponenten.
• Branchenführende Leistungsdichte für eine optimale Stellfläche.
• Schnelle Lieferzeiten.

Eigenschaften

• Anwendungen: Lüfter, Pumpen, Kompressoren, Gebläse, Förderbänder.
• Leistungshalbleiter: IGBT; Dioden.
• Eingangsspannung: 4160 V ±10 %, optional 3,3 - 13,8 kV.
• Eingangsfrequenz: 50/60 Hz, ±5 %.
• Eingangsüberspannung (swell): 20 %.
• Eingangsunterspannung (dip oder sag): -34 %, Dauerbetrieb mit reduziertem Drehmoment.
• Netzseitiger Gleichrichter: 18‑Puls‑Diodengleichrichter.
• Eingangsleistungsfaktor: ≥0,95 (Last > 10 %).
• Eingangsstromharmonische: Entspricht IEEE519.
• Motorseitiger Inverter: Multilevel‑Inverter (PWM) mit IGBT‑Leistungsmodulen.
• Ausgangskabellänge: Kein Filter erforderlich bei < 2,2 km.
• Ausgangsspannung: 4 / 4,16 kV.

Modellübersicht
Type | Rated Motor Voltage (kV) | Current (A) | Shaft Output (HP) | Shaft Output (kW)
WD4000-4-130 | 4.16 | 130 | 1000 | 746
WD4000-4-159 | 4.16 | 159 | 1250 | 933
WD4000-4-190 | 4.16 | 190 | 1500 | 1119
WD4000-4-222 | 4.16 | 222 | 1750 | 1306
WD4000-4-254 | 4.16 | 254 | 2000 | 1492

Technische Daten

• Serie: WD4000
• Bemessungsspannung Motor: 4.16 kV (Standard)
• Optionale Eingangsspannungsbereiche: 3,3 - 13,8 kV
• Leistungsbereich: 1000 - 5500 HP
• Strombereich in den Seitenbeispielen: 130 - 635 A
• Netzseitiger Gleichrichter: 18‑Puls‑Diodengleichrichter
• Motorinverter: Multilevel‑PWM‑Inverter mit IGBT‑Leistungsmodulen
• Entspricht IEEE 519 für Ein‑gangsstromharmonische
• Eingangsleistungsfaktor: ≥0,95 bei Last > 10 %
• Beispiele Ausgangsspannung: 4 / 4,16 kV
• Kein Ausgangsfilter erforderlich für Kabelstrecken < 2,2 km
• Design‑Highlights: kaskadierte H‑Bridge‑Topologie, modulare Leistungs‑module, Neutral‑Rebalancing für hohe Zuverlässigkeit
