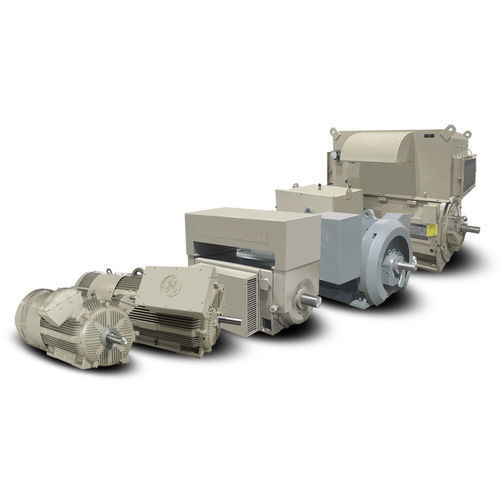

Induktionsmotor Quantum LMV

dreiphasig4000575 V

Übersicht
Schwerlast-Mittelspannungsmotor, langlebig und leistungsstark bei geringer Stellfläche. Speziell ausgelegt für Öl & Gas, Energieerzeugung, Bergbau und andere extreme Industrieanwendungen.

Serie
Quantum LMV Motorenserie

• Quantum LMV-Motoren verfügen über einen internen Rahmenluftkreis mit patentierten Rahmen‑D‑Kanälen und trapezförmigen Rotorlüftungsöffnungen, die den Luftstrom deutlich erhöhen und so einen kühleren Betrieb sowie mehr Flexibilität bei der Wahl der Rahmengröße ermöglichen.

Vorteile

• Einzigartiges Design: Interner Rahmenluftkreis mit patentierten Rahmen‑D‑Kanälen und trapezförmigen Rotorlüftungsöffnungen für verbesserten Luftstrom und kühlere Betriebsbedingungen.
• Frequenzumrichter-Tauglichkeit: Optionale isolierte Lager und Erdungsring am Antriebsende minimieren schädliche Wellenspannungen. Ein separates Gebläse ist für Anwendungen mit konstantem Drehmoment verfügbar.
• Überlegene Lager: Verfügbare selbstjustierende, sphärisch gelagerte Buchsenlager ermöglichen der Welle, sich optimal zur Last zu positionieren, ohne Temperatur-, Vibrations- oder Geräuschzunahme.

Technischer Umfang (hohes Niveau)

• Produkterweiterung
• Neues Quantum 500
• Wettergeschützt
• Mittelspannungsmotoren

Technische Daten

• Leistungsbereich: 100 - 7000 HP
• Drehzahlen: 900 - 3600 U/min (60 Hz); 900 - 3000 U/min (50 Hz)
• Spannungen: 460 V, 575 V, 2300/4000 V, 6600 V
• Gehäusetypen: TEFC, ODP, WPI, WPII, TEAAC
• Verfügbare Konfigurationen: IEEE 841 Konfiguration verfügbar
• Rahmengrößen: NEMA 440 - 14000; IEC 315 - 630
• Normen / Zertifizierungen: NEMA, CSA, UL, IEEE 112B, AEx nA, API 547 und 541, Division 2, Zone 2
• Isolationsklasse: Klasse F
• Garantie: Bis zu fünf Jahre
• Kühlung & Luftstrom: Interner Rahmenluftkreis mit patentierten Rahmen‑D‑Kanälen und trapezförmigen Rotorlüftungsöffnungen für erhöhten Luftstrom
• Optionale Merkmale: Isolierte Lager, Erdungsring am Antriebsende, separates Gebläse für Anwendungen mit konstantem Drehmoment
