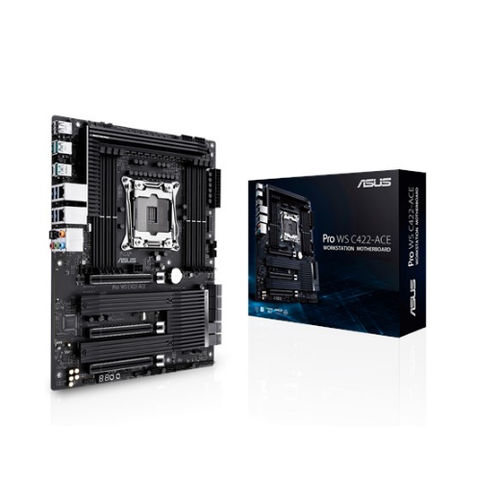

ATX-Mainboard Pro WS C422-ACE

Intel® XeonDDR4 SDRAMM.2 Key M

Übersicht
Intel ATX LGA 2066 Workstation-Mainboard mit PCIe 3.0 x16 Slots, Multi-GPU-Fähigkeit, verbesserter Stromversorgung, dreifachem M.2 mit zwei M.2-Kühlkörpern, dualen U.2, dualer Intel LAN-Unterstützung und DDR4 ECC Speicherunterstützung. Integrierte ASUS Server-Management-Software für zentrale IT-Aufgaben.

Hauptmerkmale

• Bereit für Intel® Xeon® W Workstation-Prozessoren (LGA 2066)
• Drei PCIe 3.0 x16 Slots mit Lanes-Anordnung: 3-way x16/x16/x8
• Verbesserte Stromversorgung: 12+2 IR3555 Leistungsstufen, ProCool II Anschlüsse, Legierungsdrosseln, langlebige Kondensatoren, 8-Layer PCB
• Triple M.2 (inkl. einem vertikalen M.2) mit zwei integrierten Kühlkörpern; Dual U.2 (NVMe) Unterstützung
• ASUS Control Center Express für entfernte/zentralisierte Verwaltung
• Entwickelt und validiert für 24/7 Betrieb

Multi-GPU Support
Bis zu 48 PCIe-Lanes verteilt als 3-way x16/x16/x8 über die drei PCIe x16 Slots, um mehrere Hochleistungs-GPUs für Workloads wie KI-Training, 3D-Rendering und wissenschaftliche Modellierung aufzunehmen.

ASUS 2-WAY VGA Halter (benutzerfreundliches Design)
Beinhaltet einen zweifachen VGA-Halter zur zusätzlichen starren Unterstützung von bis zu zwei High-End-Grafikkarten, um Verbiegen zu verhindern. Der Halter kann mit einem zusätzlichen Systemlüfter (bis 120 mm) bestückt werden. Empfohlene maximale GPU-Größe: bis zu 12,90 x 5,90 cm (Länge x Tiefe).

Verbesserungen der Stromversorgung
Stabile Stromversorgung zur Unterstützung von Intel Xeon W Prozessoren mit hoher Kernzahl mit Funktionen wie:

• ProCool II Stromanschluss (verbesserter EATX 8-Pin mit Solid-Pin-Design und Diagnose-LED)
• 12+2 Leistungsstufen mit IR3555
• Legierungsdrosseln und Wärmeleitpads
• Hochbelastbare Kondensatoren
• 8-Layer PCB zur Verbesserung von Leistungs- und Thermikverhalten

Triple M.2 & Dual U.2 — Speicher und RAID
Drei onboard M.2-Slots (unterstützt M.2 22110, PCIe 3.0 x4 & SATA), darunter ein vertikaler Slot, mit zwei effizienten M.2-Kühlkörpern zur Verringerung der SSD-Temperaturen. Zwei U.2-Ports für NVMe-Geräte befreien PCIe-Slots und unterstützen High-Speed-Storage. Unterstützt Intel VROC und RAID-Modi (0,1,5,10); VROC-Key erforderlich für RAID 5 und 10.

Zuverlässigkeit
Server-grade Qualität mit umfangreichen Zuverlässigkeitstests für kontinuierlichen 24/7-Betrieb (validiert bis 45°C und 80% Luftfeuchte). Mechanische Verstärkungen umfassen SafeSlot PCIe und robuste Kühlkörper-/Heatpipe-Module für VRM- und PCH-Wärmeableitung.

Kühlung & Lüftersteuerung
Umfassende Kühlungssteuerung konfigurierbar über Fan Xpert 4 oder UEFI BIOS: mehrere Temperaturquellen pro Header, dedizierter PWM/DC Pumpen-Header, automatische PWM/DC Erkennung und integrierter Schutz (Übertemperatur/Überstrom) pro Header. Auto-Tuning und Extreme Quiet Modi verfügbar.

Konnektivität & I/O

• Backpanel: USB 3.2 Gen 2 (1×Type-C + 3×Type-A) bis zu 10 Gbps
• Frontpanel-Unterstützung: 4×USB 3.2 Gen1 und 4×USB 2.0
• Duale Intel Ethernet: Intel® I219-LM und Intel® I210-AT
• 6×SATA 6 Gb/s Ports
• Triple M.2 (PCIe 3.0 x4 & SATA) und 2×U.2 (NVMe)

Audio
Crystal Sound 3 mit Realtek® S1220A Codec und japanischen Audio-Kondensatoren für 8-Kanal-Audio.

Server-grade IT-Management
ASUS Control Center Express bietet zentralisiertes IT-Management für Asset-Management, Software-Rollout, Überwachung und Fernsteuerung.

Prozessor-, Chipsatz- & Speicherunterstützung
Unterstützt Intel® Xeon® W Prozessoren (bis 18 Kerne) und den Intel C422 Chipsatz. Unterstützt Intel Turbo Boost Max Technology 3.0, Hyper-Threading, Intel RST enterprise 5.0 und 4-Kanal DDR4 ECC Speicher über 8 DIMM-Slots (bis zu 512 GB, DDR4-2933 abhängig von Plattform).

Technische Daten

• Modell: Pro WS C422-ACE
• Formfaktor: ATX (LGA 2066 Sockel)
• CPU-Support: Intel® Xeon® W, bis zu 18 Kerne
• Chipsatz: Intel® C422
• Speicher: 8×DIMM, bis zu 512 GB, DDR4 ECC, 4-Kanal, bis DDR4-2933
• PCIe: 3×PCIe 3.0 x16 (3-way x16/x16/x8, bis zu 48 Lanes)
• M.2: 3×M.2 (22110 unterstützt; PCIe 3.0 x4 & SATA; Dual M.2 Kühlkörper; ein vertikales M.2)
• U.2: 2×U.2 (NVMe)
• SATA: 6×SATA 6 Gb/s
• Stromversorgung: 12+2 IR3555 Stufen; ProCool II Anschlüsse; Legierungsdrosseln; langlebige Kondensatoren; 8-Layer PCB
• Storage-Funktionen: Intel VROC (VROC-Key erforderlich für RAID 5/10); RAID 0/1/5/10
• LAN: Dual Intel NICs (I219-LM, I210-AT)
• Audio: Realtek S1220A, Crystal Sound 3, japanische Audio-Kondensatoren, 8-Kanal
• USB: Rear USB 3.2 Gen2 (1×Type-C, 3×Type-A); Front: 4×USB 3.2 Gen1 + 4×USB 2.0
• Kühlungs-Header: mehrere Temp.-Quellen pro Header; dedizierter PWM/DC Pumpen-Header; Fan Xpert 4 Support
• Spezialfunktionen: SafeSlot, ASUS 2-WAY VGA holder, Dual M.2 Kühlkörper, Pro Workstation Zuverlässigkeitstests, ASUS Control Center Express
• Zielanwendung: Workstation-Workloads — KI-Training, Deep Learning, 3D-Rendering, Medienproduktion, CAD/BIM
