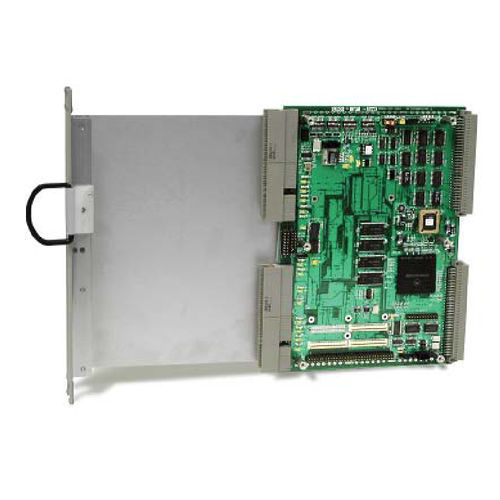

VXI-Trägerkarte VX407C

Der Racal Instruments™ VX407C ist ein intelligenter VXI-Träger, der die Verwendung von PXI- und cPCI-Modulen in VXI-Systemen ermöglicht. Der Träger unterstützt zwei 3U PXI- oder cPCI-Module oder ein 6U PXI- oder cPCI-Modul. Er verfügt über einen integrierten PowerPC-Prozessor, der Befehlsübersetzung, Datenanalyse und viele andere Datenverarbeitungs- oder Prozesssteuerungsfunktionen ausführen kann. Daten können von/zu einem PXI- oder PMC-Gerät und dem On-Board-Speicher mit einer kontinuierlichen Rate von 132 Mbyte/s übertragen werden. Produktinformation Der VX407C Intelligent Carrier unterstützt sowohl VXI-Register-basierte als auch wortserielle Betriebsarten. Auf angeschlossene cPCI/PXI-Module kann direkt von VXI und dem PowerPC®-Mikroprozessor aus zugegriffen werden. Die elektrische und mechanische Schnittstelle ermöglicht die einfache Integration von cPCI- oder PXI-Modulen in ein VXI-System. Die Module werden mit Frontplatten bündig mit anderen VXI-Modulen im System montiert. Es werden einfach, doppelt und dreifach breite cPCI/PXI-Module unterstützt. Zusätzlich zur cPCI/PXI-Unterstützung bietet der Carrier eine PMC-Position, über die zusätzliche Funktionen wie Massenspeicher oder Kommunikationsschnittstellen hinzugefügt werden können. Für den E/A-Zugang ist ein Gegenstecker vorgesehen. Die Relaistreiberlogik ermöglicht die einfache Erweiterung des integrierten Gesamtsystems um spezielle Steuerungshardware. Der VX407C wird von einem hochintegrierten PowerPC® 8245-Mikroprozessor mit einem PowerPC 603e™-Kern, einer integrierten PCI-Schnittstelle (Peripheral Interface Interconnect) und einem fortschrittlichen Speichercontroller angetrieben. Ein gemeinsamer Speicher mit zwei Anschlüssen und eine vollständige register- und interruptbasierte Schnittstelle ermöglichen eine schnelle VXI-Kommunikation mit der PowerPC®-Anwendungssoftware. Wesentliche Merkmale - Eingebetteter PowerPC®-Mikroprozessor, der zusätzliche Funktionen ermöglicht
